品牌:气动二位三通阀
型号:气动二位三通阀
规格:15-350
供应:1000台
发货:3天内
购买咨询

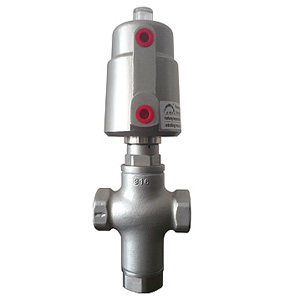

气动二位三通阀 选型参数
阀体材料：不锈钢316、304
执行器材料：不锈钢304/ 合金铝
密封材料：聚四氟乙烯
活塞密封材料：氟橡胶
阀门功能： 三通，双向
工作压力：1.6MPa
控制压力：0.4 to 0.6MPa
介质温度：-10℃ to +200℃
适用介质：中性气体和液体
气动二位三通阀外形尺寸
| 外形尺寸 | |||||
| DN | H | H1 | L | G | 订货号 |
| 15 | 172 | 57 | 74 | 1/2″ | CJQ11F-15 |
| 20 | 172 | 57 | 74 | 3/4″ | CJQ11F-20 |
| 25 | 180 | 68 | 92 | 1″ | CJQ11F-25 |
| 32 | 232 | 84 | 120 | 1 1/4″ | CJQ11F-32 |
| 40 | 232 | 84 | 120 | 1 1/2″ | CJQ11F-40 |
| 零件列表 | ||
| 1阀帽 | 8阀杆 | 15O型圈 |
| 2密封环 | 9连接件 | 16气缸盖 |
| 3阀体 | 10密封环 | 17O型圈 |
| 4锁紧螺母 | 11V型填料 | 18活塞 |
| 5垫片 | 12弹簧 | 19弹簧 |
| 6密封垫片 | 13挡圈 | 20气缸 |
| 7阀盘 | 14V型填料 | 21观察窗 |
