品牌:气动带手动角座阀
型号:气动带手动角座阀
规格:15-350
起订:1台
供应:1000台
发货:3天内
购买咨询

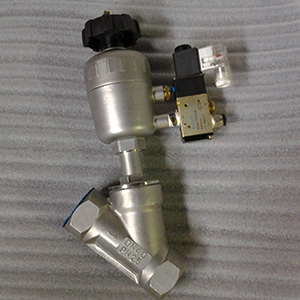

动带手动角座阀简介：
气动带手动角座阀为低压管道流体控制的主要元件之一，单作用气动角座阀的气缸通常为一个孔；另一个孔堵上消声器。气动角座阀工作原理为根据弹簧复位达到开启和关闭的作用，分为气开型与气关型。双作用气动角座阀的气缸通常为两个孔，用气控制其开或关。另外手动装置可调节其开关。
气动带手动角座阀技术参数
规格：DN15~DN80
产品认证：ISO9001：2008，CE
阀体材质：不锈钢 316L
驱动类型：气动控制 （常开、常闭、双作用）
工作温度：普通型-30℃~180℃ ；高温型-30℃~260℃
环境温度：-10℃~60℃
公称压力：PN1.6 -2.5MPa
控制压力：4.0 bar ~ 10bar
密封材质：不锈钢、聚四氟乙烯,PPL
广泛应用：食品、制药、啤酒、饮料、生物工程、水处理、日化、印染、机械设备、制氮制氧、自动化设备、石油石化等领域。所有设计管道都可适用。
气动带手动角座阀特点:
1． 具有阀门开或关位置显示。
2． 外部气动先导，可增加使用寿命，免维护。
3． 溢流口与滑块间有自调节密封压盖，可提高密封性能。
4． 阀体角座结构，可实现大流量(特别是与普通截止阀相比较)，结构紧凑响应快。
必须遵守适用的安全规范
1． 管道必须清洁无污染。
2． 根据需要安装，但*好使执行机构朝上。注意流向。
3． 连接阀门注意对准管道，只有在用户特殊要求时才取下执行机构。
4． 打开或维修该角阀之前先切断流体和控制气源并降低管道系统中的压力。
| L | L1 | G | B | H | |
| DN15 | 173 | 85 | 1/2″ | G1/4″ | 147 |
| DN20 | 182 | 95 | 3/4″ | G1/4″ | 148 |
| DN25 | 209 | 103 | 1″ | G1/4″ | 175 |
| DN32 | 219 | 118 | 11/4″ | G1/4″ | 180 |
| DN40 | 243 | 130 | 11/2″ | G1/4″ | 203 |
| DN50 | 265 | 148 | 2″ | G1/4″ | 213 |
| DN65 | 287 | 190 | 21/2″ | G1/4″ | 233 |
| DN80 | 315 | 225 | 3″ | G1/4″ | 244 |
安装过程：
→ 连接阀门到管道，确保阀体所附箭头与流体方一致。
→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。
→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。
拆卸：
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时，避免用力过大，轻卸。
拆卸后，保护好螺纹、密封面及密封垫。
安装好阀体后，装执行器部分时，注意别漏装密封垫。
安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。
