品牌:君正阀门
型号:Q11fF
规格:15-100
起订:1台
供应:500台
发货:30天内
购买咨询

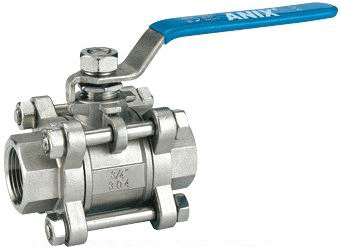

| Q11F三片式内螺纹球阀 三片式球阀 丝扣球阀3PC厂家产品属性： | |
公称压力：1.6-6.4MPa 适用稳定范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W、O、G） 连接方式：卡箍,卡套,承插焊,对焊,焊接, 法兰,外螺纹,内螺纹。 驱动方式：电动,液动,气动,手动。 |
Q11F三片式内螺纹球阀概述:
三片式内螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F三片式内螺纹球阀主要零件材料：
|
零件名称
|
材质
|
|
|
阀体
|
不锈钢CF8M
|
碳钢
|
|
密封圈
|
聚四氟乙烯PTFE
|
碳钢WCB
|
|
阀盖
|
不锈钢CF8M
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
不锈钢SS316
|
|
阀杆
|
不锈钢SS316
|
不锈钢CF8M
|
|
螺母
|
不锈钢SS304
|
FCD45
|
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
B8
|
Q11F三片式内螺纹球阀主要连接尺寸及重量：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
W |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
