型号: H41T
发货:3天内
购买咨询

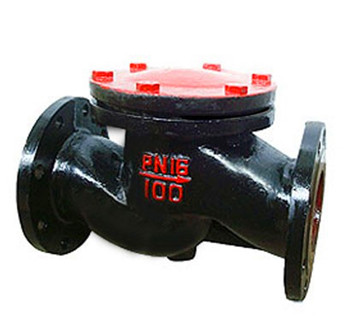

H41T铸铁升降式止回阀产品概述
H41T-16铸铁升降式止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
H41T铸铁升降式止回阀用途：
H41T-16铸铁升降式止回阀适用于工作温度≤200℃的水、蒸汽介质管路上，作防止介质逆流的单向启闭作用。
H41T铸铁升降式止回阀主要零件材料
|
零件名称
|
材料
|
|
阀体
|
灰铸铁
|
|
阀盖
|
灰铸铁
|
|
阀瓣
|
铸铁铁加黄铜
|
H41T铸铁升降式止回阀主要外形尺寸和连接尺寸
|
公称通径DN（mm）
|
尺寸（mm）
|
重量（kg）
|
|||||||
|
L
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
H
|
S
|
||
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-14
|
65
|
32
|
3
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-18
|
84
|
36
|
4.5
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-18
|
96
|
42
|
7
|
|
50
|
230
|
160
|
125
|
100
|
20-3
|
4-18
|
115
|
42
|
9.5
|
|
65
|
290
|
180
|
145
|
120
|
20-3
|
4-18
|
145
|
50
|
13.5
|
|
80
|
310
|
195
|
160
|
135
|
22-2
|
8-18
|
156
|
-
|
24.5
|
|
100
|
350
|
215
|
180
|
155
|
24-3
|
8-18
|
170
|
-
|
32.5
|
|
125
|
400
|
245
|
210
|
185
|
26-3
|
8-18
|
201
|
-
|
50
|
|
150
|
480
|
280
|
240
|
210
|
28-3
|
8-23
|
238
|
-
|
70
|
|
200
|
600
|
335
|
295
|
265
|
30-3
|
12-23
|
245
|
-
|
|
H41T铸铁升降式止回阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.中致阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
感谢您访问我们的网站【www.wdfmw.com/中致阀门制造有限公司欢迎您】
如有任何疑问.您可以致电：【0577-57787657】,我们一定会尽心尽力为您提供优质的服务。
|
