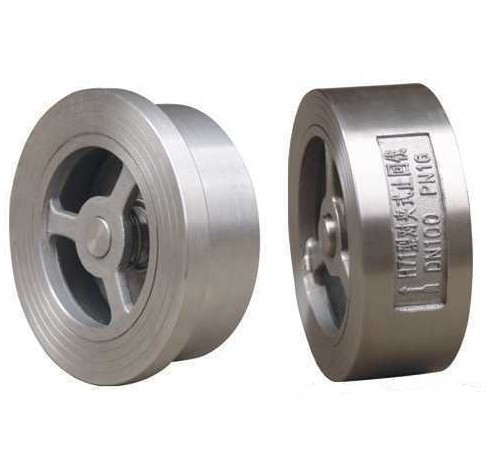

H71H铸钢对夹止回阀产品介绍:
H71对夹升降式止回阀采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
H71H铸钢对夹止回阀产品特点：
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
3、阀瓣关闭快速，水锤压力小
4、水平管道或垂直管道均可使用，安装方便
H71H铸钢对夹止回阀执行标准：
设计规范：GB/T
12233
结构长度：GB/T
12221
连接法兰：JB/T
79,HG20592,GB9113,ANSI
试验与检验：JB/T
9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T
12220
对夹式止回阀的结构形式有升降式、单双瓣旋启式等，主要共同点是采用对夹连接。并且都具有结构长度短、设计合理、重量轻、密封性能好等优点。阀体材质为碳钢或不锈钢，密封面可为聚四**乙烯、铬不锈钢或钴铬钨硬质合金。
对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500；公称通径DN15～1200mm，NPS1/2～48；工作温度-196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
流体力学性能：H71H铸钢对夹止回阀的流体阻力系数、流量系数及开启压力：
|
公称通径
|
阀门全开启时的流体阻力系数
|
常温下阀门全开启时的水讲E量系数
|
流体的流向
|
|||||
|
DN
|
NPS
|
Kv(m3=／h)
|
CV(U.S)
|
CV(U.K)
|
↑
|
↓
|
→
|
|
|
开启压力近似值KPa
|
||||||||
|
15
|
1/2
|
6.4
|
2.6
|
3.0
|
2.5
|
3
|
2
|
2.5
|
|
20
|
3/4
|
5.1
|
6.4
|
7.5
|
6.3
|
3
|
2
|
2.5
|
|
25
|
4
|
4.1
|
12.6
|
14.8
|
12.3
|
3
|
2
|
2.5
|
|
32
|
11/4
|
4.1
|
19.7
|
23.1
|
19.3
|
3
|
2
|
2.5
|
|
40
|
11/2
|
3.8
|
29.5
|
63.9
|
28.9
|
3
|
2
|
2.5
|
|
50
|
2
|
3.5
|
54.6
|
99.9
|
63.5
|
3
|
2
|
2.5
|
|
65
|
21/2
|
3.5
|
85.4
|
150
|
83.7
|
3
|
2
|
2.5
|
|
80
|
3
|
3.2
|
128
|
286
|
125
|
3
|
2
|
2.5
|
|
100
|
4
|
2.8
|
244
|
286
|
249
|
3
|
2
|
2.5
|
|
125
|
5
|
2.9
|
375
|
439
|
368
|
3
|
1
|
2.2
|
|
150
|
6
|
3.1
|
522
|
611
|
512
|
3
|
1
|
2.2
|
|
200
|
8
|
3.2
|
915
|
1070
|
897
|
3
|
1
|
2.2
|
H71H铸钢对夹止回阀的主要尺寸及重量：
|
公称压女 |
公称通径 |
尺寸(mm)
|
重量 |
配管法兰(供参考)
|
||||||||
|
L
|
D
|
D2
|
D3
|
D4
|
D5
|
螺栓孔中心 |
螺栓 |
螺栓直径d
|
螺栓 |
|||
|
PN1.0MPa |
15
|
16
|
52
|
15
|
24
|
31
|
40
|
0.12
|
65
|
4
|
M12
|
75
|
|
20
|
19
|
62
|
19
|
30
|
40
|
50
|
0.24
|
75
|
4
|
M12
|
90
|
|
|
25
|
22
|
70
|
24
|
36
|
47
|
58
|
0.34
|
85
|
4
|
M12
|
90
|
|
|
32
|
28
|
83
|
31
|
46
|
56
|
68
|
0.53
|
100
|
4
|
M16
|
100
|
|
|
40
|
31.5
|
93
|
39
|
55
|
66
|
78
|
0.80
|
110
|
4
|
M16
|
105
|
|
|
50
|
40
|
108
|
48
|
65
|
78
|
90
|
1.2
|
125
|
4
|
M16
|
125
|
|
|
65
|
46
|
128
|
62
|
80
|
95
|
110
|
1.8
|
145
|
4
|
M16
|
130
|
|
|
80
|
50
|
142
|
76
|
96
|
110
|
125
|
2.2
|
160
|
8
|
M16
|
135
|
|
|
100
|
65
|
162
|
95
|
115
|
135
|
150
|
3.4
|
180
|
8
|
M16
|
150
|
|
|
125
|
90
|
192
|
110
|
125
|
132
|
-
|
9.0
|
210
|
8
|
M16
|
180
|
|
|
150
|
106
|
218
|
127
|
150
|
158
|
-
|
14
|
240
|
8
|
M20
|
210
|
|
|
PN1.0MPa
|
200
|
140
|
273
|
165
|
200
|
208
|
-
|
24
|
295
|
8
|
M20
|
240
|
|
PN1.6MPa
|
200
|
140
|
273
|
165
|
200
|
208
|
-
|
24
|
295
|
12
|
M20
|
240
|
H71H铸钢对夹止回阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.中致阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
