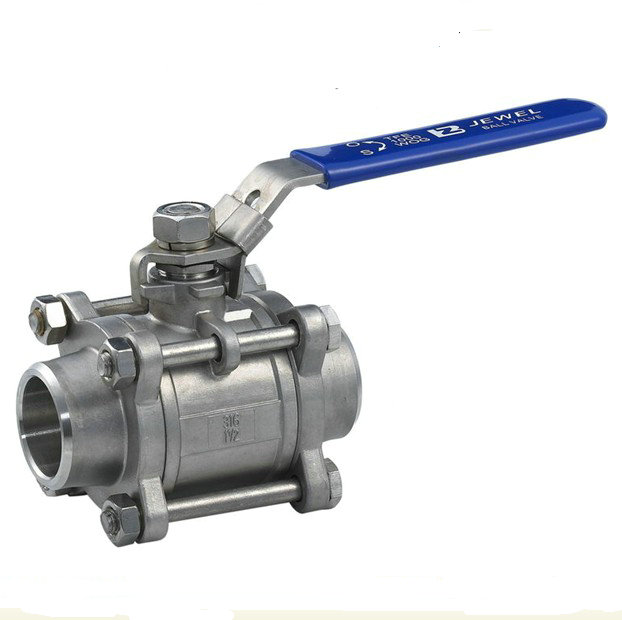

对焊球阀产品详情
对焊球阀的关闭件是个球体，它是依靠球体绕阀体中心线作90度旋转来达到开启、关闭的一种阀门。直通式球阀在管路中主要用来做切断介质的。结构形式有二片式和三片式，对接焊方式有承插焊、坡口焊、平。对焊球阀是近年来被广泛采用的一种新型阀门，此阀可水平安装或垂直安装。
对焊球阀标准：
三片式焊接球阀有对焊和承插焊两种焊接形式，其它情况与三片式内螺纹球阀完全一样。
对焊部分尺寸按ANSIB16.25、GB12224标准生产；
承插焊部分尺寸按ANSIB16.11标准生产；
硅溶胶精密铸造不锈钢阀体、阀盖；
适用于水、油、气及某些腐蚀性流体介质；
常温额定工作压力为1000PSI（7.0MPa）；
阀体、阀盖连接形式便于日常检修与维护；
适用温度范围：-20℃～232℃；
对焊球阀主要零件材料
|
零件名称
|
材质
|
|
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
不锈钢SS304
|
对焊球阀主要连接尺寸及重量
|
SIZE |
D |
C |
L |
H |
W |
|
1/4″ |
11.6 |
14 |
65 |
50 |
120 |
|
3/8″ |
12.7 |
17.5 |
65 |
50 |
120 |
|
1/2″ |
15 |
22.7 |
65 |
60 |
120 |
|
3/4″ |
20 |
27.5 |
75 |
64 |
130 |
|
1″ |
25 |
34 |
85 |
71 |
154 |
|
1-1/4″ |
32 |
42 |
100 |
79 |
154 |
|
1-1/2″ |
38 |
49 |
125 |
86 |
185 |
|
2″ |
50.8 |
60.5 |
150 |
95 |
185 |
|
2-1/2″ |
65 |
76.5 |
190 |
130 |
250 |
|
3″ |
80 |
90 |
210 |
142 |
250 |
|
4″ |
100 |
108 |
268 |
170 |
280 |
