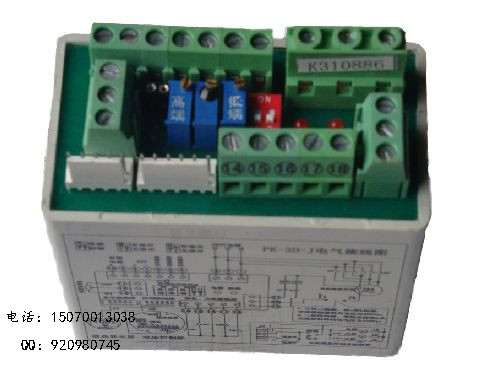

PK-3D-J型三相调节型模块，是在我公司推出的PK-3C-J型模块的基础上研发的新一代三相整体调节型电动
执行器专用控制模块。其接收来自DCS等系统或PLC等控制器的DC4～20mA标准电流信号，控制电动执行器
完成对阀门开启程度的比例调节。该产品集相序自动调整、比例调节、隔离放大、阀位变送、功率驱动等
诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完
善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，精确直
观地显示阀位开度；加配红外遥控器，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可
靠、抗震、防潮、体积小、接线简单，调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、
QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上。
主要技术参数：
1、电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。
2、电源接线方式：三相三线制、三相四线制。
3、可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。
4、具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、丢信保护、温度保护等完善的保护功能。
5、可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。
6、提供两组输出干触点：一组综合报警（断电、缺相、过力矩、丢信）一组远程/现场状态指示。
7、输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8、输入信号：DC4mA～20mA、DC1V～5V、DC0V～10V (可任选其中一种) 。
9、输出信号：DC4mA～20mA、DC1V～5V、DC0V～10V (可任选其中一种)。
10、输入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。
11、输出电流负载电阻：≦750Ω。
12、适配阀位电位器阻值：1KΩ～5KΩ（若配其它阻值的电位器请与我公司联系）。
13、输出阀位电流的调节范围较大：低端0%～85%，即低端无需调到零位；高端15%～100%。即当单圈阀位电位
器转角较小时（0～45°），或转角*大时（0°～270°或0°～330°）之间都可调出DC4mA～20mA。
14、独特的反馈电流调节技术只需阀门开、关一次，即可准确调准DC4～20mA电流，无需传统方式反复调节。
15、通过模块上的拨码开关可设置正作用和反作用：正作用时控制电流4mA对应阀门全关，20mA对应阀门全开；
反作用时控制电流20mA对应阀门全关，4mA对应阀门全开。
16、通过模块上的拨码开关可设置控制电流信号丢失时的三种工作状态：保持原位，全开，全关。（注：当控制
电流低于2mA时，视为信号丢失）。
17、可适用于可逆控制，接通持续率50%，每小时接通次数≦1200次。
18、灵敏度：0.3～20%可调。
19、工作温度：-30℃～+70℃（特殊温度要求请致电联系）。
20、环境湿度：≦95%（25℃）。
原理图：
供应三相整体开关型系列PK-3D-J型电动执行器控制模块
PK-3D-J型三相开关型模块,是在我公司推出的PK-3C-J型模块的基础上研发的新一代三相整体开关型电动执行器专用控制模块。接收来自DCS等系统或PLC等控制器的长脉冲或短脉冲信号,控制电动执行器对阀门打开或关闭,可实施对全行程任意点的控制。也可进行两线式控制：1,有信开阀,无信关阀；2,有信关阀,无信开阀。该产品集相序自动调整,阀位变送,隔离放大,功率驱动等诸多功能与一体,具有缺相保护,过力矩保护,电子互锁保护,禁动延时保护,温度保护等完善的保护功能。还可加配现场按钮板,实施现场操作并提供多种报警输出；加配阀位液晶显示屏,精确直观地显示阀位开度；加配红外遥控功能,实现较高防护等级的现场操作。该产品具有抗干扰能力强,性能可靠,抗震,防潮,体积小,接线简单,调试方便等优点。现已广泛应用于DKJ,DKZ,DZW,LQA,QB,QT,SD,SM,SMC,SR,2SA,802,903,3410,3610等系列产品上。
主要技术特点及性能参数
1,电源电压：380V±10%,50HZ±5%（特殊要求可在订货时提出）。
2,电源接线方式：三相三线制,三相四线制。
3,可自动识别,调整三相电源的相序,而正确执行对阀门的开,关控制。
4,具有缺相保护,过力矩保护,电子互锁保护,禁动延时保护,温度保护等完善的保护功能。
5,可加配：现场按钮板,阀位液晶显示屏,红外遥控等功能。
6,具有断电,缺相,过力矩等多种报警输出触点和远程/现场状态指示。
7,输入/输出信号通道均采用光电隔离（可承受2000V浪涌电压）。
8,输入控制信号：无源干触点,有源DC24V。
9,输出反馈信号：DC4～20mA。
10,输出阻抗：≦750Ω。
11,阀位电位器阻值：1KΩ.
12,输出阀位电流的调节范围：低端0%-85%,即低端无需调到零位；高端15%～100%,即当单圈阀位电位器转角较小时（0～45°）,或转角*大时（0～270°或0～330°）之间都可调出DC4～20mA 电流。
13,独特的反馈电流调节技术只需阀门开,关一次,即可准确调准DC4～20mA电流,无需传统方式反复调节。
14,通过模块上的拨码开关可设置常规控制和两线式控制。常规控制即：
接收的控制信号为长脉冲或短脉冲,中途可任意停下来。两线式控制即：
控制信号由两根信号线完成。可进行有信开,无信关；或有信关,无信开两
种控制方式,其中途不可停下来。
15,可适用于可逆控制,接通持续率50%,每小时接通次数≦600次。
16,工作温度：-30℃～ 70℃（特殊温度要求请致电联系）。
17,环境湿度：≦95%（25℃）
