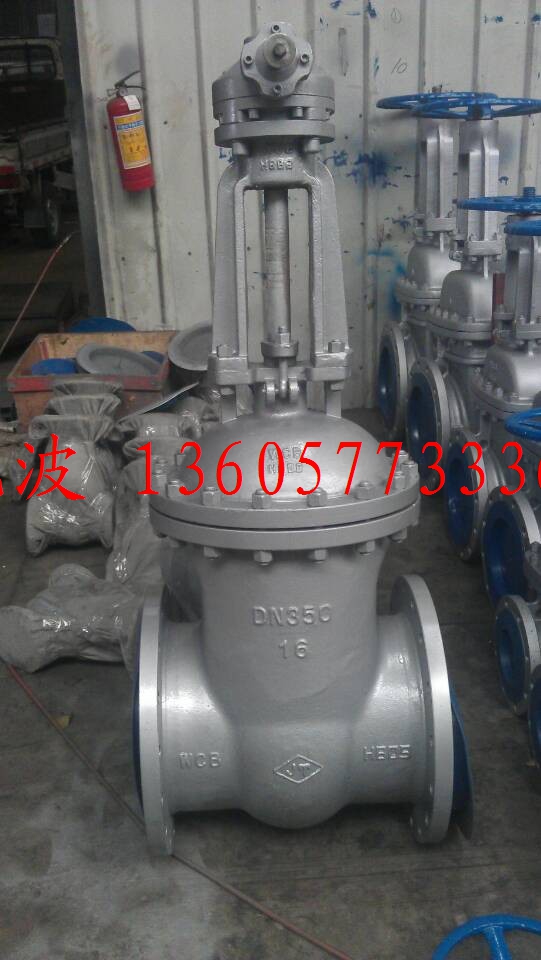

品牌:DJ
型号:Z541H-16
规格:DN200-DN1000
起订:1台
供应:999999台
发货:3天内
购买咨询
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
主要性能规范Capability Criterion
|
型号 |
公称压力PN（MPa） |
试验压力ps（MPa） |
适用介质 |
工作温度（℃） |
||
|
强度 |
密封（液） |
低压密封（气） |
||||
|
Z441H-25 |
2.5 |
3.8 |
2.8 |
0.6 |
水、蒸汽、油 |
≤400 |
|
Z441H-40 |
4.0 |
6.0 |
4.4 |
0.6 |
≤450 |
|
|
Z441Y-40I |
4.0 |
6.0 |
4.4 |
0.6 |
≤550 |
|
|
Z441Y-40P |
4.0 |
6.0 |
4.4 |
0.6 |
酸、碱类 |
≤200 |
|
Z441H-64 |
6.4 |
9.6 |
7.0 |
0.6 |
水、蒸汽、油 |
≤450 |
|
Z441Y-64I GZ441Y-64I |
6.4 |
9.6 |
7.0 |
0.6 |
≤550 |
|
|
KZ441Y-64 |
6.4 |
9.6 |
7.0 |
0.6 |
酸性天然气 |
≤130 |
|
Z441H-100 Z441Y-100 |
10.0 |
15.0 |
11.0 |
0.6 |
水、蒸汽、油 |
≤450 |
|
Z441Y-100I |
10.0 |
15.0 |
11.0 |
0.6 |
≤530 |
|
主要零件材料Materials Of main Parts
|
零件名称 |
阀体、阀盖 |
闸 板 |
阀 杆 |
阀杆螺母 |
填 料 |
手 轮 |
|
Z441H-25 Z441H-40 Z441H-64 Z441H-100 |
碳钢 |
碳钢 |
不锈钢优质碳钢 |
铝铁青铜 |
石墨石棉绳、柔性石墨 |
可锻铸铁 |
|
Z441Y-100 |
优质碳钢堆焊硬质合金 |
|||||
|
KZ441Y-64 |
318钢 |
聚四氟乙烯 |
||||
|
Z441Y-40I Z441Y-64I GZ441Y-64I |
铬钼钢 |
铬镍钛钢堆焊硬质合金 |
铬硅钼钢 |
耐高温石棉绳 |
||
|
Z441Y-100I |
柔性石墨 |
|||||
|
Z441Y-40P |
铬镍钛钢 |
铬镍钛钢 |
铬镍钢 |
浸聚四氟乙烯石棉绳 |
