品牌:上明
型号:Q641F
起订:1个
供应:100个
发货:3天内
购买咨询
scription"],"title":"产品属性"}" style="margin-bottom: 12px; color: rgb(51, 51, 51); padding-bottom: 10px; border-width: 0px 1px 1px; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: rgb(203, 203, 203); border-bottom-color: rgb(203, 203, 203); border-left-color: rgb(203, 203, 203); zoom: 1; ">
| 结构形式：浮动球球阀 | 类型(通道位置)：二通式 | 标准：国标,美标,日标 |
| 公称通径：DN15-DN500（mm） | 作用对象：管道 | 工作温度：常温 |
| 材质：不锈钢 | 流动方向：单向 | 压力环境：常压 |
| 零部件及配件：执行器 | 型号：ASTQ641F-16P | 规格：DN15-DN500 |
| 连接形式：法兰 | 用途：放料 | 品牌：上明 |
| 适用介质：弱酸碱介质 | 驱动方式：电磁 |
scription"],"title":"详细信息","tabConfig":{"trace":"tabdetail","showKey":"mod-detail-de
一、概述：
气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。
二、工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。
三、气动执行器主要技术参数：
| 气动执行器
|
型号 | QW系列、AT系列、AW系列 |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| *大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
四、主要性能规范：
| 型 号 | 公称压力
PN（MPa）
|
试验压力Ps（MPa） | 工作温度
（℃）
|
适用介质 | |
| 壳体 | 密封 | ||||
| Q641F461.0 | 1.0 | 1.5 | 1.1 | -50～450
（不同工况温度，选用不同的材质）
|
水、石油、天然气、酸类等 |
| Q641F46-1.6 | 1.6 | 2.4 | 1.76 | ||
| / | / | / | / | ||
五、阀体主要零件材料：
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
| Q641F46 | 铸钢、不锈钢 | 不锈钢+
聚四氟
|
聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
六、气动执行器主要部件材料：
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
| QW系列
AT系列
|
铝合金型材
（硬质阳极氧化）
|
压铸铝合金
（环氧树脂喷涂）
|
压铸铝 | 钢
（镀镍磷合金）
|
NBR |

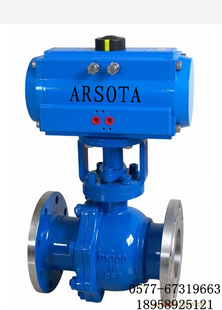

Q641F46型气动球阀
七、主要外形尺寸 （单位：mm）：
| DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW-TZ01/AT63D |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW-TZ02/AT63D |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW-TZ03/AT88D |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW-TZ04/AT100D |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW-TZ04/AT115D |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW-TZ05/AT145D |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW-TZ06/AT160D |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
| 350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
| 400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
