蝶阀

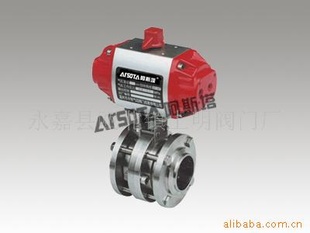

供应气动三片蝶阀
永嘉阿斯塔自动化仪表有限公司  2014-01-08 15:53
价格:￥3500.00/个
品牌:上明
型号:D671X
起订:1个
供应:100个
发货:3天内
购买咨询

scription"],"title":"产品属性"}" style="margin-bottom: 12px; color: rgb(51, 51, 51); padding-bottom: 10px; border-width: 0px 1px 1px; border-right-style: solid; border-bottom-style: solid; border-left-style: solid; border-right-color: rgb(203, 203, 203); border-bottom-color: rgb(203, 203, 203); border-left-color: rgb(203, 203, 203); zoom: 1; ">
加工定制：否 品牌：上明 型号：D671X-16P
材质：不锈钢 连接形式：对夹 结构形式：杠杆式
适用介质：蒸汽 压力环境：常压 工作温度：常温
标准：国标 流动方向：单向 驱动方式：电磁
零部件及配件：执行器 用途：流量控制 类型(通道位置)：二通式
口径：15-200 公称通径：15~200 安装尺寸：标准
scription"],"title":"详细信息","tabConfig":{"trace":"tabdetail","showKey":"mod-detail-description"}}" style="margin-bottom: 12px; overflow: hidden; ">

气动三片蝶阀制造标准Manufacture Standard： GB、ANSI、JIS 　　口径Caliber(mm)：15~200 　　材质Material：304、316、316L 　　压力Pressure(MPa)：0.6~1.6 　　温度Temperature(℃)：-20~120

型号：D671X

详细说明:
D671X对夹式气动蝶阀
D671X对夹式气动蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
标准参数表
公称通径 50mm~1200mm
法兰标准 ISO7005-2 1988
*大工作压力 1.6MPa
壳体试验压力 1.5 倍工作压力
密封试验压力 1.1 倍工作压力
工作温度范围 NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度 NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料 ( 见《可选材料表》部分 )
结构尺寸 ISO5752-88
驱动型式 手柄 50mm~300mm
蜗轮 50mm~1200mm
气动 50mm~1200mm
电动 50mm~1200mm
表面处理 环氧聚酯涂料 、 尼龙 11 、 烤漆
采标目录
项目名称 采用标准 可选标准
设计制造验收 GB/T12238-1989 ISO/DIN10631-91
阀门结构长度 GB/T12221-1989 ISO5752-88
阀门法兰连接 GB9113-1988 ISO7005. 2
阀门检验 GB/T13927-1992 ISO/DIN5208-87
阀门标志 GB12220-1989 ISO5209-87
驱动装置连接 GB12223-1989 ISO/DIN5211-89
阀门供货要求 GB/T12252 ————
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
可选材料
主要零部件 材质 适用规格 主要零部件 材质 适用规格
阀体
球墨铸铁
灰铸铁
铸钢
不锈钢
50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm
 阀杆
不锈钢 410
不锈钢 316
不锈钢 304
碳钢镀镍磷
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
阀板
不锈钢 CF8
不锈钢 CF8M
球墨铸铁镀镍磷
球墨铸铁覆尼龙
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm
 阀座
丁腈橡胶 NBR
乙丙橡胶 EPDM
氟橡胶 VITON
硅橡胶 SEP
耐热 EPDM
耐磨 EPDM
PTFE
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm
密封副适用介质， 温度推荐
密封副材质 适用温度 介质类型及适用程度 突出特性
淡水
海
水
盐
类
强
碱
弱
碱
强
酸
弱
酸
天
然
气
醇
类
空
气
蒸
汽
油
类
食
品
阀座 丁腈 -12oC~82oC A A A B A D B A C A D A B 耐油
三元乙丙 -35oC~135oC A A A A A C A B B A A C A 耐老化
耐腐蚀三元乙丙 -35oC~160oC
A
A
A
A
A
A
A
B
B
A
A
C
A		 耐腐蚀 、 耐老化
氟橡胶 -23oC~135oC A A A A A C A A C A A A A 耐高温 、 耐腐蚀
聚四氟乙烯 -10oC~150oC A A A C A A A A A A A A A 耐腐蚀 、 耐高温
蝶板 球铁电镀 -30oC~350oC B D C D C D C B A B A A C 耐热
球铁尼龙覆层 -30oC~100oC
A
A
A
A
A
D
A
A
C
A
D
A
A		 抗蚀 、 耐磨
铝青铜 -273oC~232oC A B C D C D B A A A A A C 耐热 、 耐腐蚀
不锈钢 -268oC~316oC A B C C B C A A A A A A A 耐高温 、 耐腐蚀
A 非常适用 B 适用 C 有限适用 D 不适用
连接尺寸
公称通径 结构长度
(标准值)		 外形尺寸
(参考值)		 连接尺寸
(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
