品牌:联合
型号:D71F46
规格:15-800
起订:1台
供应:1000台
发货:3天内

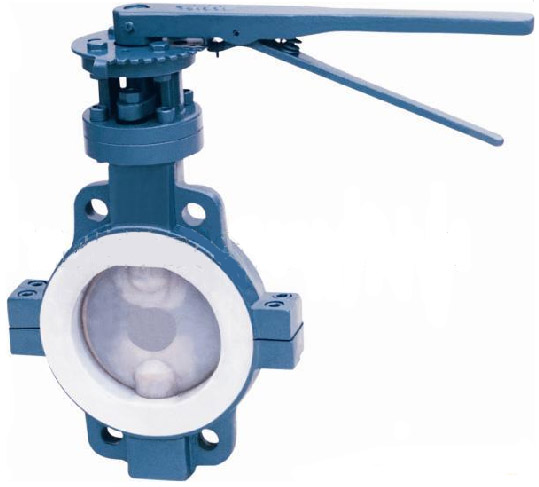

D71F4手动对夹衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产并可取代闸阀、截止阀和其它类型的切断、调节阀门。
D71F4手动对夹衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。
D71F4手动对夹衬氟蝶阀结构特点：
①体积小、重量轻、操作轻巧、便于安装、维修。
②密封性能优良可靠、零泄漏,使用寿命长。
③流量特性趋于直线,调节性能*优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。
|
|
|
D71F4 D71F46手动对夹衬氟蝶阀 中线衬氟蝶阀主要外形和连接尺寸 |
|
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN（mm） |
NPS（inch） |
PN1.0MPa |
||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
22 |
8-φ16 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
76 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
83 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
350 |
14 |
92 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
|
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
|
PN1.6MPa |
||||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
250 |
10 |
76 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
300 |
12 |
83 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
350 |
14 |
92 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
