品牌:前进
型号:DY
规格:300*300
起订:1台
供应:1000台
发货:3天内
一、 调节堰门置在堰口用以调节堰的高度的闸门。
二、堰门的分类
堰门共分三类：铸铁堰门(TYZ)、钢制直动式堰门(TYG)、钢制旋转堰门(TYX)。 工作原理及构造: 调节堰门主要用于控制和调节水位，也可用于配水、排水等场合。TYZ型由铸铁制成，耐腐蚀性好，结构简单，价格便宜，在关闭状态有较高密封要求时，可在门框上镶铜密封面，前进水工机械厂*新产品可在铸铁堰门上镶铜和止水橡胶，止水效果高于镶铜产品，可达到无渗漏。 TYG型为钢制结构，橡胶密封，三面止水，可不受规格限制，适用于任意场合，当采用不锈钢制作时，使用寿命长。 TYX型密封效果好，几乎达到“0泄漏”状态，适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置，仅需注明手动或电动即可，无需另外选用启闭机。

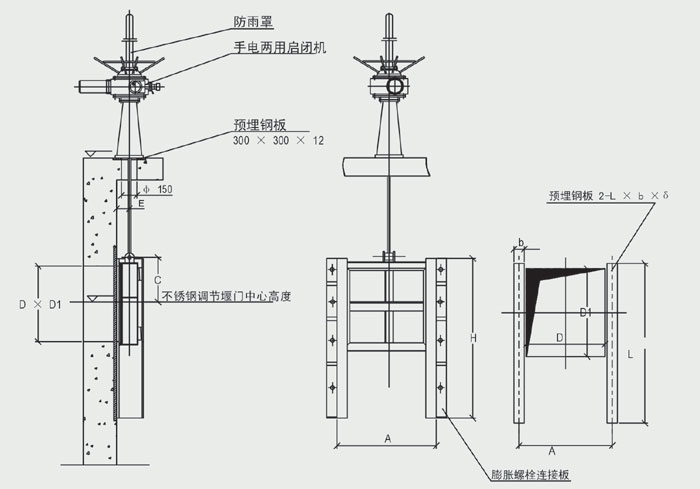

三、调节堰门的外形生产尺寸| 洞口尺寸 宽*高 | A | B | C1 | F | S1 | C | H | S | 直径 | 材料 | 配启闭机（t) | 适用水头（m） | 重量 |
| DY300*300 | 300*300 | 300 | 540 | 360 | 520 | 420 | 720 | 150 | 12 | HT-300 | 0.5 | 4 | 48 |
| DY400*400 | 400*400 | 400 | 640 | 460 | 60 | 520 | 920 | 200 | 14 | HT-300 | 0.5 | 4 | 86 |
| DY500*500 | 500*500 | 500 | 740 | 560 | 60 | 620 | 1120 | 250 | 14 | HT-300 | 1 | 4 | 120 |
| DY600*600 | 600*600 | 600 | 840 | 660 | 60 | 720 | 1320 | 300 | 14 | HT-300 | 1 | 4 | 160 |
| DY800*800 | 800*800 | 800 | 1060 | 875 | 75 | 940 | 1750 | 400 | 16 | HT-300 | 2 | 4 | 300 |
| DY1000*800 | 1000*800 | 800 | 1270 | 875 | 75 | 1150 | 1750 | 400 | 16 | HT-300 | 2 | 6 | 360 |
| DY1200*300 | 1200*300 | 300 | 1460 | 360 | 60 | 1340 | 720 | 150 | 18 | HT-300 | 2 | 6 | 190 |
| DY1400*500 | 1400*500 | 500 | 1660 | 560 | 60 | 1540 | 1120 | 250 | 18 | HT-300 | 3 | 6 | 360 |
| DY1600*500 | 1600*500 | 500 | 1860 | 560 | 60 | 1740 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 420 |
| DY1800*500 | 1800*500 | 500 | 2100 | 560 | 60 | 1980 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 465 |
| DY2000*500 | 2000*500 | 500 | 2300 | 560 | 60 | 2180 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 520 |
堰门常见故障
|
序号 |
故障现象 |
故障原因 |
处理方式 |
|
1 |
启动开关按钮后 电动头不能启动 |
电源不通 |
检查是否有电，电箱内电器元件是否损坏， 接线是否完好 |
|
电机损坏 |
与天雨公司或电动头厂家联系维修处理，质保期满需收费处理。 |
||
|
电机通电但不起动 嗡嗡响。 |
电压过低 2）按电动装置接线图要求接线 3）闸门关闭过头导致门体锲紧严重，电机开启过载或水下有杂物卡阻门体必须清除。 4）传动丝杆安装不垂直，产生晃动，螺母卡死，电机电流超标。需重新安装到位 |
||
|
2 |
电机头外壳发烫 |
电动头润滑油油未及 时更换或油标号不对 |
按说明规定要求加注优质润滑油，并定期检查。 |
|
开关连续运转时间太长。 |
电动头为短时工作制，连续运行时间不超过10分钟。 |
||
|
3 |
电动装置漏油 |
高温季节造成 |
注意观察，定期补充润滑油 |
|
密封件损坏 |
与天雨或电动头联系更换相关密封件，质保期内免费处理。 |
||
|
4 |
堰门上下限位失灵 |
堰门开关到位不能停止，导致丝杆弯曲变形，螺母卡死，锲座断裂等 |
）电动头限位开关损坏需维修更换电源相序调整，开关相反，特别提醒堰门初次调试*好是正式电调试。 |
|
5 |
手动或电动启闭 机能正常运转， 但堰门不能提升 |
丝杆长期缺油导致启闭螺母磨损严重，丝牙滑扣 |
丝杆应定期加润滑脂并清除灰尘，磨损料等 |
|
）电动头出轴三爪与支 座启闭螺母三爪未能配合好. |
将电动装置与支座螺栓松开后调整间隙后重新装配）有相关专业电装厂家处理 |
||
|
）电动启闭机手电切换装置失灵 |
有相关专业电装厂家处理 |
||
|
6 |
手轮启闭机或手摇启闭机压盖断裂 |
堰门未到位后有杂物 卡阻导致手摇力过大 |
设定堰门关到位位置符号精心操作，配备专人操作注意操作力不能操过15Kg |
|
7 |
堰门漏水量超标 |
）安装时门框上地脚螺栓拧得太紧，导致门框变形 |
严格按照说明书要求安装，注意螺母不能拧得太紧，灌浆之前检查密封面之间间隙。橡皮止水堰门必须保证橡皮压缩量在2-3mm. |
|
）注意检查水下有无杂物卡阻，铜条或橡皮上有无二次灌浆，门体有没有关到位，二次灌浆是否漏水 |
按照要求处理到位 |
||
|
）单向堰门反向漏水或双向堰门反向水压超过标准 |
按照订货要求供货，如反向要求不能漏水需重新特殊订货 |
||
|
止水橡皮损坏，由于无水时运行阻力大将橡皮撕裂 |
初次运行时，注意观察清除垃圾，*好是在橡皮部位均匀涂一点油脂后运行 |
堰门的特点
1、动作灵活，密封性好，自动化程度高。
2、工作环境，适应性很好，使用寿命长。
3、没有行程限位和动力过载保护，工作安全可靠。
4、易于构筑物组合安装维护方便。
可调节堰门涂漆防腐
1、在涂漆前应该进行喷砂除锈处理，去除毛刺、氧化皮、锈斑、粘砂和油污等赃物。并将浇口、冒口、多肉和瑞边等铲平，保持表明平整光洁，涂装物体表面技术要求应符合YB3211中的规定。
2、可调节堰门非工作接触面不起泡、剥落、皱纹流挂等缺陷。
3、当可调节堰门用于给水工程时，应采用无毒耐腐蚀涂料涂装，漆膜厚度水上部分不低于150-200um水下部分不低于200-300um.
