新河县前进水工是一家多年老字号优秀厂家，占地面积大15000平方米，工人人数达100多人，科技研究人员有30多人，主要经营产品包括：QL螺杆式启闭机（QLS手轮式螺杆启闭机、QLC侧摇式螺杆启闭机、QL-SD手电两用螺杆式启闭机）、QPQ卷扬式启闭机（QPK快速卷扬式启闭机、QPT台车移动式卷扬启闭机、QPG高扬程卷扬式启闭机）、铸铁闸门（PXZM铸铁镶铜闸门、PXYM铸铁镶铜圆闸门、PXFM铸铁镶铜方闸门、PZG高压铸铁闸门、MXY型明杆式铸铁镶铜圆闸门、MXF明杆式铸铁镶铜方闸门、DY堰门、可调节堰门、铸铁堰门、铸铁调节堰门、铸铁镶铜调节堰门）、钢制闸门（不锈钢闸门）、拍门（铸铁拍门、节能型自由侧翻式拍门）。

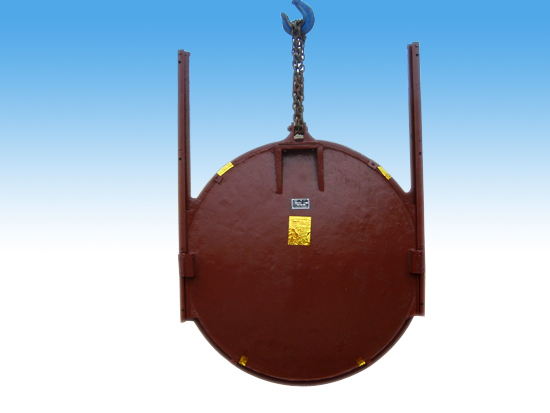

铸铁镶铜圆闸门产品概述：铸铁镶铜圆闸门是我国积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
铸铁镶铜圆闸门结构特点：
铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。
铸铁镶铜圆闸门产品概述：
铸铁镶铜圆闸门是我国积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
铸铁镶铜圆闸门结构特点：
铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。
三、铸铁镶铜圆闸门主要零部件材质：
|
零部件名称 |
材质 |
材质标准 |
|
闸板 |
灰铸铁、球铁、不锈钢 |
GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 |
|
门框 |
灰铸铁、球铁、不锈钢 |
|
|
导轨 |
灰铸铁、球铁、不锈钢 |
|
|
密封面 |
锡青铜 丁腈橡胶 |
GB1176-87 或GB12225-89 |
|
楔块 |
锡青铜、丁腈橡胶 |
|
|
传动螺杆 |
不锈钢 |
GB1220-84 |
|
吊块螺母 |
铝铁青铜ZCuA110Fe3 |
GB1176-87 |
|
紧固件 |
0Cr17Ni12Mo2、0Cr18Ni9Ti |
GB1220-84 |
四、铸铁镶铜圆闸门外形连接尺寸：
铸铁镶铜圆闸门
|
型号 |
通径DN |
A |
A1 |
B |
B1 |
C |
D1 |
E |
H |
b |
φd |
4-φd1 |
|
ZMY-300 |
300 |
407 |
300 |
150 |
75 |
200 |
320 |
44 |
562 |
20 |
16 |
4-φ22 |
|
ZMY-400 |
400 |
524 |
400 |
206 |
122 |
256 |
420 |
51 |
750 |
25 |
20 |
4-φ25 |
|
ZMY-500 |
500 |
644 |
500 |
236 |
135 |
312 |
520 |
60 |
870 |
25 |
20 |
4-φ25 |
|
ZMY-600 |
600 |
764 |
600 |
255 |
152 |
368 |
620 |
60 |
983 |
25 |
20 |
4-φ26 |
|
ZMY-700 |
700 |
884 |
700 |
280 |
158 |
430 |
724 |
74 |
1262 |
30 |
25 |
4-φ28 |
|
ZMY-800 |
800 |
984 |
800 |
280 |
158 |
478 |
824 |
74 |
1392 |
30 |
25 |
4-φ28 |
|
ZMY-900 |
900 |
1105 |
900 |
340 |
170 |
525 |
928 |
105 |
1750 |
30 |
25 |
4-φ32 |
|
ZMY-1000 |
1000 |
1205 |
1000 |
370 |
190 |
590 |
1030 |
110 |
1828 |
35 |
30 |
4-φ32 |
|
ZMY-1200 |
1200 |
1425 |
1200 |
405 |
220 |
695 |
1232 |
115 |
2182 |
35 |
30 |
4-φ32 |
|
ZMY-1500 |
1500 |
1766 |
1500 |
425 |
225 |
840 |
1536 |
115 |
2933 |
80 |
30 |
4-φ32 |
铸铁镶铜圆闸门订货须知： 1、①产品名称与型号②铸铁镶铜圆闸门口径③铸铁镶铜圆闸门材质及丝杆长度（闸门中心到启闭机高度）以便我们的为您正确选型。 2、若已经由设计单位选定的铸铁镶铜圆闸门型号，请按铸铁镶铜圆闸门型号直接向我司销售部订购。 3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们为您审核把关。
ZMQY铸铁镶铜圆闸门的详细资料：
产品名称：铸铁镶铜圆闸门
产品编号：ZMQY
详细说明：
产品规格：DN200-DN3000mm
公称压力：0.1mpa
适用温度：≤100℃
驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：清水、污水、海水
铸铁镶铜圆闸门又名铸铁圆闸门，圆闸门，广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠 道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。
铸铁镶铜圆闸门使用与保养
1. 使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏定位装置。
2.使用手电两用启闭机启闭闸门时应注意到：a、用电动启闭机时应检查手摇柄是否脱离转轴，以免在启动是碰伤人员。b、用手动启闭机时，应切断电源，将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。c、每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液，大保养时，应给轴承部分注满黄油。d、每年需对闸门作一次尤其、防腐处理。
铸铁镶铜圆闸门安装注意事项
1. 闸门位置应处于垂直状态，不可斜置。
2. 水流方向必须正面进入闸门，闸门不可承受反向压力。门体的拱形面为迎水面，凹形面为背水面，一定不能装反。
3. 各系列闸门承受的水压不应超过而定标准。
4. 安装启闭机与丝杆时应注意启闭机螺杆与闸门必须在同一垂直面内。
5. 当闸门提升高度较高时应增设轴承架，安装轴承架时应注意闸门全部打开时，丝杆的接头处不经过轴承架。
6. 特别注意：浇注闸板时必须整体浇注，决不可以分开浇注，不然达不到止水效果。并且固定螺栓必须等二次浇注完成后拆除。
铸铁镶铜圆闸门的存放:产品品不宜露天裸放，需长期裸放时应将电动机、制动器、液压泵站、电控柜等液压和电气设备拆卸存放仓库。其主机设备应有防雨、防锈、防风砂等措施。对液压件应采取措施防止缸体、活塞杆及备件的变形和老化，并应置入仓库保存。产品长期存放时，每年应清洗一次，并涂防锈油。
