一、 概述

拍门属止回阀类产品，主要安装在排水管道的尾端，用于防止外水倒灌。材质分为不锈钢、碳钢、铸铁等多种材料。

该产品是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。该产品是我公司自行研制开发出来的产品。该产品以Q/TF-B2771行业技术标准为准；按GB/T13927试验要求进行试验；设备公称压力（PN）：0.25-1.6Mpa；公称通径（DN）：200-3000mm。

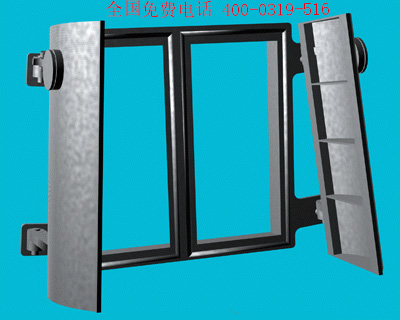

玻璃钢拍门采用玻璃钢等复合材料经科学加工而成. 具有重量轻,强度高等优点,是传统铸铁拍门,不锈钢拍门,型钢拍门的革命性替代品.

玻璃钢拍门结构与工作原理玻璃钢拍门由阀座、阀板、密土封圈、铰链四部分构成

    玻璃钢拍门仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自水源压力，当玻璃钢拍门内的水压大于拍门外侧压力则开启；反之则关闭。

二、玻璃钢拍门性能

1.公称压力：0.1MPa-1.0MPa

2.适用介质：水，河水，江水，海水，生活，工业污

3.适用温度：≦50℃

4.适用范围 ：

适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。

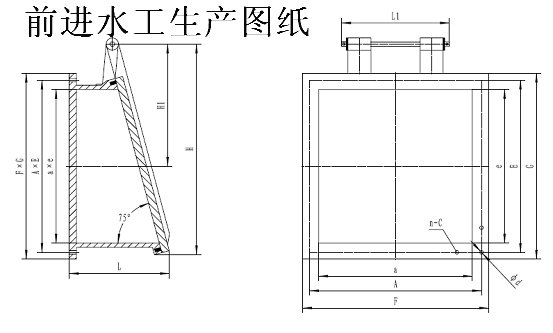

三、玻璃钢拍门的外形安装尺寸

四、玻璃钢拍门的安装图


七、产品规格和类别 ：

玻璃钢拍门规格分圆形玻璃钢拍门和方形两种，可根据出水口大小形状设计生产；玻璃钢拍门类别可分别为空心浮板式和平板式。

八、玻璃钢拍门安装 ：

  玻璃钢拍门安装可采用以下方式：法兰连接，混凝土浇筑。

  玻璃钢拍门中心与流道中心允许偏差不应大于3.0 mm

  玻璃钢拍门四周应留有400 mm的安装空间，玻璃钢拍门出口下方做成1：5的斜坡。

  玻璃钢拍门安装的配件：螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢；密封件采用橡胶或橡胶垫片。

九、 玻璃钢拍门安装要求 ：

  法兰连接式玻璃钢拍门分为翼环管法兰连接、预埋螺栓法兰连接及打膨胀螺丝法兰连接拍门类别可分别为空心浮板式和平板式三种。
