品牌:前进
型号:PPZM
规格:2.5*2.5
起订:1台
供应:1000台
发货:3天内
铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。到平面接触密封，密封性能好，当密封止水性能下降时，它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达可通过楔块装置的调整加以解决。
2铸铁镶铜方闸门结构特点：
1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。
5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
3铸铁镶铜方闸门主要技术性能参数：
1.型号与规格：
方闸门：明杆式 ZMF DN200～DN2500mm
2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）*大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
4铸铁镶铜方闸门主要外形连接尺寸：
|
型 号 |
通径 D |
A |
B |
E |
H |
b |
φd |
|
ZMF -300 |
300×300 |
425 |
145 |
55 |
600 |
20 |
φ20 |
|
ZMF -400 |
400×400 |
550 |
150 |
60 |
885 |
20 |
φ20 |
|
ZMF-500 |
500×500 |
615 |
195 |
70 |
1000 |
30 |
φ25 |
|
ZMF -600 |
600×600 |
720 |
205 |
83 |
1200 |
30 |
φ25 |
|
ZMF -700 |
700×700 |
848 |
236 |
91 |
1400 |
30 |
φ25 |
|
ZMF -800 |
800×800 |
945 |
265 |
110 |
1600 |
30 |
φ30 |
|
ZMF -900 |
900×900 |
1100 |
290 |
145 |
1600 |
30 |
φ30 |
|
ZMF -1000 |
1000×1000 |
1200 |
325 |
155 |
1700 |
35 |
φ30 |
|
ZMF-1200 |
1200×1200 |
1400 |
360 |
170 |
2335 |
40 |
φ30 |
|
ZMF -1400 |
1400×1400 |
1630 |
420 |
200 |
2720 |
40 |
φ35 |
|
ZMF -1500 |
1500×1500 |
1750 |
450 |
215 |
2900 |
40 |
φ35 |
|
ZMF -1600 |
1600×1600 |
1870 |
480 |
230 |
3100 |
40 |
φ35 |
|
ZMF -1800 |
1800×1800 |
2025 |
520 |
250 |
3356 |
40 |
φ35 |
|
ZMF-2000 |
2000×2000 |
2220 |
570 |
270 |
3680 |
50 |
φ40 |
|
ZMF -2200 |
2200×2200 |
2440 |
626 |
300 |
4040 |
50 |
φ40 |
|
ZMF-2500 |
2500×2500 |
2740 |
700 |
340 |
4580 |
50 |
φ40 |
5、铸铁方闸门的主要材料
|
零件名称 |
材料 |
|
门框、闸板、导轨 |
Ht200 |
|
螺杆 |
1Cr18,2Cr13,Ni9Ti13,.304,316 |
|
密封面 |
Zcu8-2-2 |

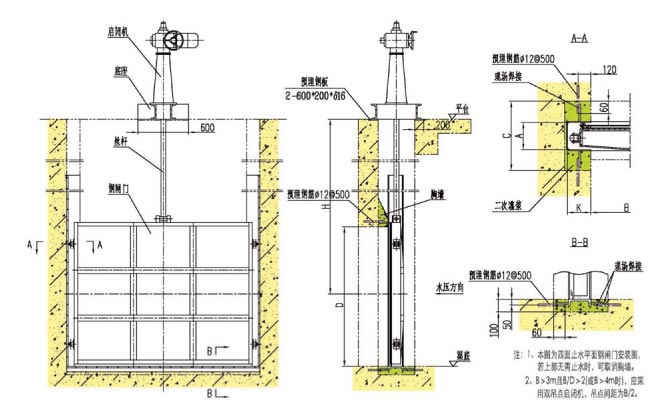

6、铸铁方闸门的外形安装尺寸
6、产品合格证包括下列内容:
a、制造产名和出厂日期。
ｂ、产品名称、型号及规格。
c、工作水头。
d、依据标准、检验结果。
e、出厂编号。
f、检验人员及检验负责人签章。
7、产品说明书包括
a、制造产名。
ｂ、用途和主要性能规格。
c、作用原理和结构说明。
d、标有主要外形尺寸和连接尺寸的安装图。
e、主要零部件。
f、维护、保养、安装和使用注意事项。
g、可能发生的故障和消除办法。
h、附件清单。
8、装箱单包括
a、订货单位和合同编号。
ｂ、制造产名和出厂日期。
c、产品名称、型号及规格。
d、产品数量和净重。
e、所附文件的名称和分数。
