品牌:南京高能业阀门
型号:对夹式美标300Lb系列
规格:口径：150
起订:1只
发货:3天内
购买咨询
|
加工定制：是
|
品牌：南京高能业阀门
|
型号：对夹式美标300Lb系列
|
|
材质：铸钢
|
连接形式：法兰
|
结构形式：凸耳式
|
|
适用介质：空气、水、蒸汽、煤气、油品等
|
压力环境：常压
|
工作温度：高温
|
|
标准：美标
|
流动方向：双向
|
驱动方式：手动
|
|
零部件及配件：配件
|
用途：截止
|
类型(通道位置)：二通式
|
|
口径：150
|
公称通径：150
|
安装尺寸：150
|
厂家供应加工凸耳法兰铸钢美标蝶阀
一、产品用途及特点：
伸缩蝶阀适用于温度<=425℃，公称压力<=1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、
伸缩蝶阀适用于温度<=425℃，公称压力<=1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、
气体管道上作调节流量和节流介质的作用，具有补偿管道热胀冷缩的功能，气主要特点为：
1）设计新颖、合理，结构独特，重量轻，操作方便，启闭迅速
2）伸缩蝶阀除了能做调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换，维修提供方便
3）密封部位可调节更换，密封性能可靠等特点
1）设计新颖、合理，结构独特，重量轻，操作方便，启闭迅速
2）伸缩蝶阀除了能做调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换，维修提供方便
3）密封部位可调节更换，密封性能可靠等特点
二、标准及参数：
|
采购标准
|
|
|
设计标准
|
JB/8527-1997 GB/T12238-1989
|
|
法兰连接尺寸
|
GB/T9115.1-2000 GB/T9113.2-2000 GB/T9115.2-2000
|
|
压力试验
|
GB/T13927-1992
|
|
主要技术参数
|
||||
|
公称通径
|
DN(mm)
|
50-2000
|
||
|
公称压力
|
PN(MPa)
|
0.6
|
1
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用温度
|
碳钢-29℃~—425℃ 不锈钢-40℃—600℃
|
|||
|
适用介质
|
空气、水、蒸汽、煤气、油品等
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
|||
|
主要零件材质
|
|
|
零件名称
|
材料
|
|
阀体
|
铸钢、不锈钢、铬钼钢、合金钢
|
|
碟板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次、聚四氟乙烯
|
|
阀杆
|
不锈钢、铬钼钢、2G13不锈钢
|
|
填料
|
柔性石墨、聚四氟乙烯
|

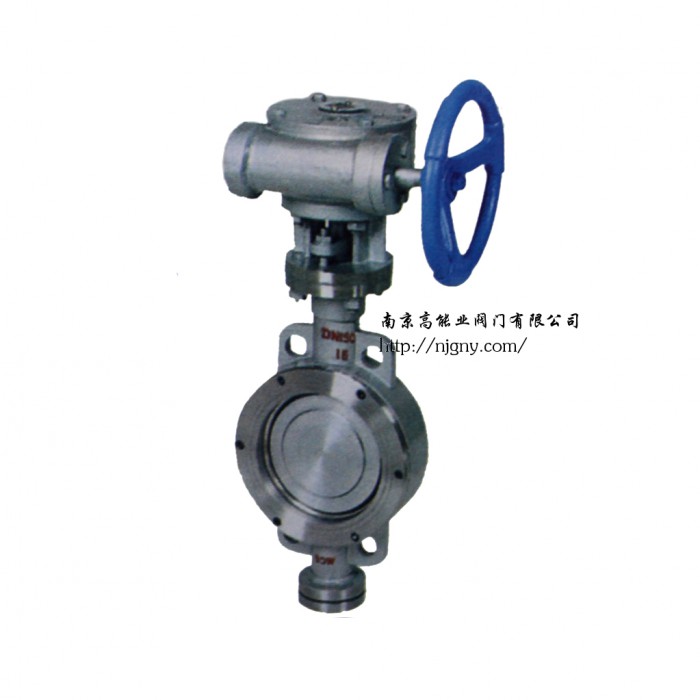

三、详细图片：
