动力装置为液压泵,它把机械能转化为液压能.液压泵一般采用容积式泵,如叶片泵和柱塞泵.叶片泵和柱塞泵有结构紧凑,运转平稳,噪音较小,使用寿命长等优点.柱塞泵虽然价格较高,但可以得到高压、大流量,且流量可调.近年来国内液压启闭机普通采用中高压,所以大多数采用柱塞泵.另外,因其重要性,液压启闭机的液压系统一般设置两套液压泵,互为备用.

控制调节装置是指液压控制阀组,包括节流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起控制调节作用,以实现对液压系统的各种性能要求.启闭机上液压控制阀大多数是标准元件,并普通采用插装技术.插装阀具有组合机能强,集成度高,噪音低,密封性好,机构紧凑,容易维护等优点.选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合,便可获得具有换向、调压、调速等功能的插装阀组.

辅助装置包括油箱、油管、管接头、压力表、滤油器等。

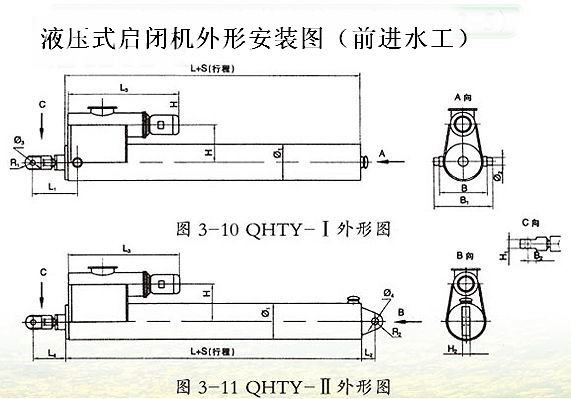

液压式启闭机安装图：

    液压式启闭机的优点：
液压启闭机是一种新型的启闭机。具有控制简单，能耗低，安全，好保养，美观等多种优势。它是一种由机、电、液、仪为一体的新型启闭机械，以液压缸为主体，油泵、粗动机、油箱、滤油器、液压控阀组合的总成。工作原理是以电机为动力源，电机带动双向油泵输出压力油，通过油路集成块等元件驱动活塞杆来控制闸门的启闭。电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可控需要装置在不同轴线上，只需接通电动机的控制电源，即可使活塞杆往复运动。液压控制阀组合是由溢流阀、调速阀、液压单向阀等阀组组成，可根据启闭机的工作待点设计不同油路形成的组合阀满足其工况要求。活塞杆的伸缩由电动机正反旋转控制，具有动作灵活，行程控制准确，过载保护等性能。当运行受阻时，油路中压力增高到调定的限额，溢流阀迅速而准确地溢流，实行过载保护，电动运转在额定值内不会烧毁。启闭机油路集成块中设计了自锁机构，当启闭机运行到调定行程终端时，电机自动停止转动，活塞杆则锁定在此位置上，处于保压状态。
