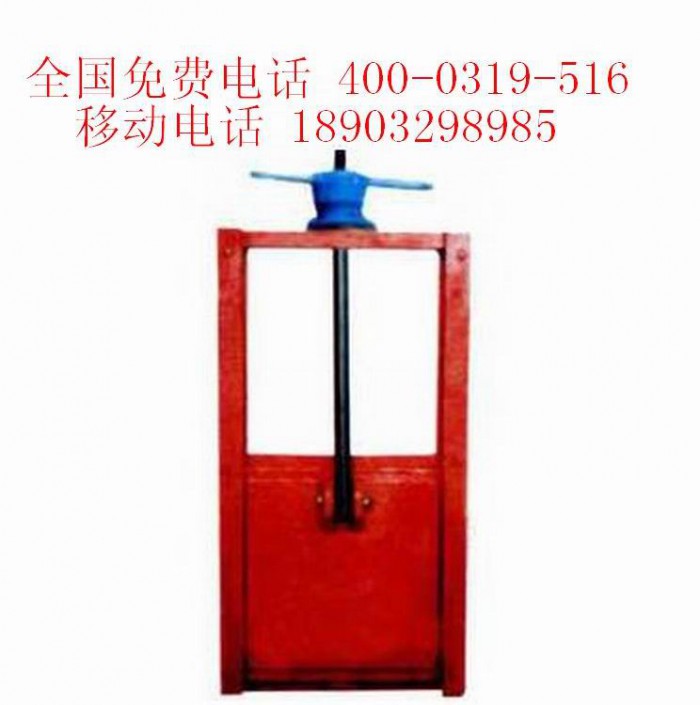

.型号与规格：
方闸门：明杆式 ZMF DN200～DN2500mm

铸铁镶铜方闸门主要性能指标：
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ?m   反向≤1.25L/min ?m
c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃   湿度：95%    工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）*大工作水头：单向受压：正向：10m   反向：5m   双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

铸铁镶铜方闸门主要用途：

　　铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

铸铁镶铜方闸门结构特点：

　　1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 　　2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。 　　3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。 　　4.品种规格齐全，适应性广。 　　5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

铸铁镶铜方闸门主要技术性能参数：

　　1.型号与规格： 　　方闸门：明杆式 ZMF DN200～DN2500mm 　　2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）*大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

铸铁镶铜方闸门主要外形连接尺寸：　　

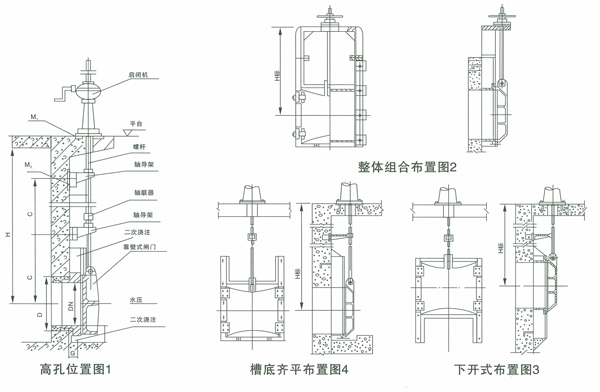

铸铁镶铜方闸门安装图：


    铸铁镶铜方闸门又名铸铁方闸门，方闸门，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

铸铁镶铜方闸门与启闭机连接后的调试过程

   1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。  2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。   3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。  螺杆式启闭机  1、 一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。  2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。   3、 启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。 4、 安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。   5、 起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。  6、 每台起闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。 （三）启闭机调试  1、在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。  2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。   3、启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。

铸铁镶铜方闸门安装事宜：    1、按预埋图中的要求预留闸门及启闭机安装位置；  2、用吊铅锤直线方法预埋预埋件，保证其表面和垂直度为1.5~3‰范围内； 3、用螺栓将门框、导轨固定在预埋件上；  4、当螺杆细长比（提升杆长度/螺杆外径）4H/d>200时应设置轴导架，轴导架距闸门吊耳距离应大于闸门*大开启度。

铸铁镶铜方闸门安装注意：1、水头(H)指*高水位至闸门底部高度；  2、以上表中启闭力为承受正压力状态下； 3、表中吨位已含闸板自重，不含予启力；  4、预气力大小与闸门的 块数量，斜度及加工精度有关，一般为开启力的60%~100%； 5、选用启闭机的力一般取1.6~2倍的开启力；  6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。

铸铁镶铜方闸门使用、维护及保养

1、使用前，操作人员应熟悉设备性能和操作方法。  2、使用手动启闭机与闸门时，要摇动均匀，不允许在开启或关闭时用力过猛，以防损坏定位装置。  3、使用手电两用启闭机与闸门时，闸门全开或全关由电器自动控制，当因停电而必须用手动时，应将转换手柄打到手动位置方可开启或关闭闸门。如果要求闸门处于半开启状态，可由操作人员根据经验，或根据开度指示器读数进行操作。  4、要求每季度对启闭机轴承螺母螺杆等部件加注黄油或机油一次，每年对闸门表面进行除锈，涂防锈漆一次。

铸铁镶铜方闸门选用须知：

1、 选用闸门时应注明H值（闸门中心至启闭机底部平台高度）；  2、 启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。 3、 平台设计负荷应考虑正反双向承受（关闭力参考开启力）。 4、 轴导架是根据井深不同而设定的，设计时应与联轴器不干涉；  5、 工作时整条螺杆，联轴器、闸板都做上下移动为明杆闸门，工作是螺杆不移动，闸板上下 移动称为暗杆闸门。  6、 方向承压闸门应选用时应注明，正向承压闸门当用于随受么向水压时，水头应<2.5m; 7、 暗杆闸门宜装于风景区或道路中间的窖井内，此种闸门自带开启装置，不需专用启闭机； 8、 订货时应注明H，并注明单独闸门（与配套启闭机）的具体名称、型号、规格； 9、 本厂可承制其它材料（不锈钢、碳钢、铝合金、塑料）或特殊形工闸门； 10、本厂供货不含任何预埋件，所以闸门布置参照上页； 11、本厂所提供样本如有修订不另行通知。

铸铁镶铜方闸门订货须知：

1、①产品名称与型号②方闸门口径 ③方闸门材质及丝杆长度            2、若已经由设计单位选定的方闸门型号，请按方闸门型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
