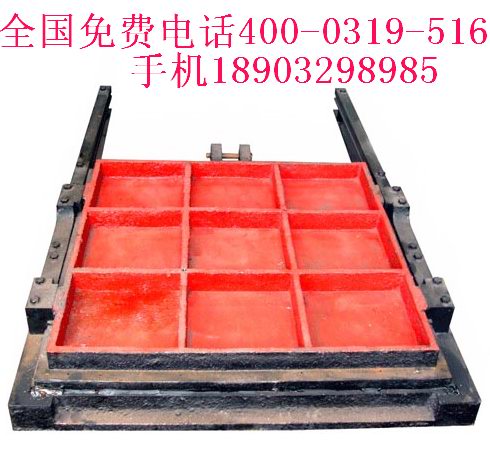

河北新河县前进水工生产制造的铸铁闸门是由门框、闸板、密封圈及可调式楔形压块等部件组成。久用磨损后，其密封面可通过楔形压块的调整来保证正常工作。
1. 产品结构合理坚固、耐磨耐蚀性强、性能可靠；
2. 安装、调整、使用、维护方便等特点。
铸铁闸门产品可分为:PZ平板平面铸铁闸门、封闭式铸铁闸门、镶铜铸铁圆闸门、铸铁圆闸门、PZ机闸一体式铸铁闸门、手提式铸铁闸门、弧形铸铁闸门、高压铸铁闸门、拍门、潮门等产品。
注：新河县前进水工机械厂可根据用户的需要采用镶铜不锈钢等方式安装止水【单向和双向】.
铸铁闸门装置与调试
1． 装置前，要首要查看竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸口）的衔 接螺丝，能否在运送装卸中惹起松动，它们的接茬处能否错牙，要调整成一个平面，然后上 紧螺栓。 2． 装置时，将闸口全体竖入闸槽，在两头立框的下面垫上调整垫块（禁止垫下横梁） ，两 立框用手动葫芦和斜拉立稳，将闸口找直找平，各地脚孔内串上地脚螺栓，支好盒子进行一 期浇注，注重混凝土不能埋上闸框，使闸框底平面贴在水泥墙上，当混凝土凝结后，再对闸 框进行调整，拧紧地脚螺栓，对闸口进行调整时，在闸口背面的闸板和闸框的封水处，用塞尺对四周进行空隙丈量，如有大于0.3mm的当地，在该处闸框与混凝土墙间强塞铁片，消除空隙，然后调整至四周空隙都在0.3mm以下，再进行二期浇注，混凝土将闸框埋入二分 之一处为宜。 3． 浇注混凝土时，流进闸板、闸框、斜铁、档板间的灰浆应彻底铲除，以避免灰浆凝结后 影响闸口启闭。 4． 铲除加固物。闸口出厂前，为使闸板、闸框贴合紧凑，装置后削减空隙，2m以上的闸 口在上下横框上装置了4-6个勾板压铁，立框的档板上增加了顶丝，注重在空隙调整后，将 勾板压铁和顶丝撤除，以便闸口启闭。
铸铁闸门运用保护 1． 闸口在启闭时应注重闸板的上、下极限方位，不能超限，避免损坏闸口或启闭机。 2． 闸口在启闭过程中如有反常状况应当即停止运用，及时查看修补。 3． 闸口在封闭时距闸底10公分处，暂停1min，让激流冲净底门槽内杂物，然后再将闸口 封闭。
铸铁闸门是以优级铸铁为原料制作的的水利机械产品，它具有良好的耐腐蚀，止水密封好，安装简单，使用寿命长等特点。
铸铁闸门材料与制造 1闸门框：门框应采用HT200 或更好的材料制造并应有足够的断面门框应是整体浇铸。门框应按规定的*大设计水头设计抗拉、抗压、抗剪强度的安全系数至少为5。 2门体：门体应采用HT200或更好的材料制造门板上应铸有足够数量的水平与垂直增筋以适应工作要求。闸门门体应按规定的*高水头设计抗拉、抗压、抗剪强度的安全系数至少为5。 在门板上装有铝铁青铜制成的耐磨嵌条以提供门体沿导轨开启或关闭时的活动面及作密封之用。3门导轨 门导轨用与门框同样的材料制造拧紧在门框上或门框整体浇铸所有的支承面及接触面需经机械加工。 导轨的长度应是当门体处于全开启位置时至少能支承门板垂直高度的一半同时应采取必要的措施以防止导轨上螺丝的横向移动。螺栓的尺寸应尽可能承担来水压力和楔形块作用志产生的全部推力安全系数为5.导轨上装有铝铁青铜制成的耐磨嵌条作为门体开启与关闭的滑动面。 4楔形装置 楔紧装置有楔座、楔块组成楔座应牢固地连接在门框两侧的适当位置上当门体全闭时应与门体上的楔面完全接触。 楔座采用灰铸铁或更好的材料加工楔块应采用锡青铜制作并应经精加工以保证二斜面*大面积的接触。 楔紧装置应不锈铜紧固件及定位螺丝牢固地与门框导轨和门体连接并应有足够的可调性经*终调整后予以固定楔紧装置的可调部分应设在门框上。配对楔块的倾斜度应按下列要求选择只需要在杆上施加*小的作用力就可在闸门支撑面上产生*大的压紧力、从而达到*佳的湛不密性。 5支承密封面 门体和门框的支承面应用轧制或挤压的铝铁青铜条制成并应牢固地安装在经加工的门框和门体的槽中以保证在门框与门体的使用期间保持原位而不发生变形、松动现象。门体和门框上经加工的凹槽在安装支承条之前应凃一层防水粘结剂以保证水密性支承面应精加工。6推力螺母 每座阀门的推力螺母要求足够的设计余量以承受在*大运行水头下开启或关闭闸门时所产生的推力*小安全系数为5。推力螺母应用磷青铜制造。 7螺杆及门连接杆 螺杆及门连接杆的尺寸应满足于有正常操作力而产生应力时螺杆及联接杆无纵向弯曲或永久变形螺杆及连接杆的设计力应不小于在电机停车条件下电动车启闭装置输出推力的1.25倍。螺杆及连接杆应采用实心的不锈钢材料制作。 螺杆应选择合适的螺距以提供闸门启闭所需的操作力和转速其螺纹应是梯形螺纹。 8杆导架 设置杆导架以保持杆的直线度允许有足够的间隙便于操作杆导架应灰铸铁制造并带有磷青铜衬套安装在铸铁支架上。导架与支座间应可作适当的距离调整以达到与杆同心度要求设计的导架经调整后应予以固定在井壁上并使其垂直线不变。
铸铁闸门检验标准 铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。 1铸件 1.1灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。 1.2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。 1.3 主要铸铁件(如门框、门板和导轨)应时效处理。 1.4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。 1.5 铸件的铸造偏差应符合GB 6414规定。 2主要构件 2.1 门板 2.1.1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。 2.1.2 门板应按*大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5,挠度应不大于构件长度的1/1500。 2.1.3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.1.4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。 2.2 门框 2.2.1 门框应整体铸造，在*大工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。 2.2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216. 2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。 2.2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表1的规定。 2.2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.2.6 墙式闸门与墙面接合的门框表面，应保持平整。 2.2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 2.3 导轨 2.3.1导轨应按*大工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到*高位置时，其导轨的顶端应高于门板的水平中心线。 2.3.2 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 2.4 密封座 2.4.1 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 2.4.2 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 2.4.3 密封座的板厚。 2.5 吊耳或吊块螺母 2.5.1 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在*大工作水头启闭时，其拉伸、压缩和剪切强度和安全系数不小于5。
铸铁方闸门的外形安装尺寸：
| 暗杆式铸铁镶铜闸门 | |||||||||||||||||||
| 型号规格 | 口径 | ||||||||||||||||||
| D | A | B | C | d1 | d2 | E | F | G | H | I | J | a*a | b*b | n1 | D1 | n2 | D2 | D3 | |
| AXZ-300 | 300 | 470 | 515 | 400 | 414 | 464 | 150 | 57 | 83 | 935 | 303 | 30 | 20*20 | 23*23 | 2 | M18*500 | 12 | M22*80 | 30 |
| AXZ-400 | 400 | 580 | 635 | 500 | 524 | 582 | 150 | 59 | 85 | 1148 | 357 | 30 | 20*20 | 23*23 | 2 | M18*500 | 12 | M22*80 | 30 |
| AXZ-450 | 450 | 614 | 654 | 552 | 584 | 652 | 150 | 80 | 86 | 1258406 | 380 | 30 | 20*20 | 23*23 | 2 | M18*525 | 12 | M27*90 | 30 |
| AXZ-500 | 500 | 674 | 724 | 665 | 639 | 706 | 150 | 82 | 97 | 1451 | 406 | 30 | 22*22 | 25*25 | 2 | M18*525 | 16 | M27*90 | 36 |
| AXZ-600 | 600 | 790 | 850 | 795 | 743 | 810 | 150 | 83 | 97 | 1611 | 411 | 30 | 22*22 | 25*25 | 2 | M22*540 | 16 | M30*100 | 36 |
| AXZ-700 | 700 | 910 | 980 | 933 | 854 | 928 | 150 | 84 | 100 | 1735 | 428 | 30 | 22*22 | 25*25 | 2 | M27*560 | 20 | M22*80 | 36 |
| AXZ-800 | 800 | 1060 | 1130 | 1035 | 960 | 1034 | 150 | 87 | 103 | 2093 | 523 | 45 | 25*25 | 28*228 | 2 | M30*590 | 20 | M22*80 | 48 |
| AXZ-900 | 900 | 1110 | 1190 | 1175 | 1073 | 1156 | 150 | 109 | 106 | 2246 | 528 | 45 | 25*25 | 28*28 | 2 | M32*590 | 20 | M30*100 | 50 |
| AXZ-1000 | 1000 | 1250 | 1330 | 1400 | 1179 | 1262 | 180 | 115 | 112 | 2571 | 530 | 45 | 25*25 | 28*28 | 2 | M32*590 | 24 | M30*100 | 50 |
| AXZ-1200 | 1200 | 1450 | 1550 | 1480 | 1383 | 1460 | 180 | 120 | 125 | 3140 | 825 | 60 | 32*32 | 35*35 | 2 | M36*620 | 28 | M32*120 | 71 |

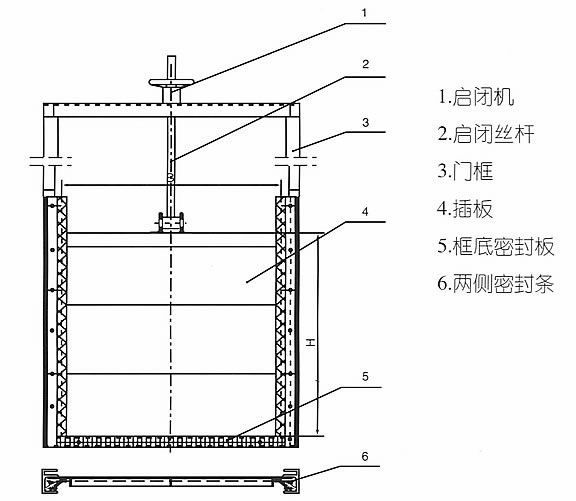

铸铁方闸门安装图
铸铁闸门是一种小型平板闸门广泛使用于取水输水、市政建 设给水排水、农田灌溉等工程中常设置在渠道、涵管的进水口用作工 作闸门调节流量、控制水位或用作检修闸门关闭孔口挡水。铸铁闸门 有方形 、圆形两种。
铸铁闸门一般由门叶和门框两部分组成 门体和门框的材料 为铸铁一般整体铸造、整体加工。门体一般采用面板与加强肋的结构 面板可做平面或拱形 。门体一般整体铸造和机加工但尺寸较大的可 采用分块组成式。门体上一般采用整体式金属止水兼作支承滑块金 属止水用同材料制作的沉头螺钉紧固在门体上螺钉头部与止水工作 面一起精加工一些尺寸较大的也可“P ”形橡皮止水。门框为铸铁闸 门与基础之间的接构件相当于平面钢闸门的埋高部分。门框包括下 部门框和上部导轨两部分。下部门框一般整体铸造加工导轨可用螺 栓螺钉与门框相接或与下部门框整体铸造在门 体 开 启 到 * 高 位置时导轨的顶端应高于门体的水平中心线 。
铸铁闸门一般设置有可调节的楔紧装置楔紧副如块与楔 块、楔块与偏心销等。分别设在门体和门框上 。调节楔紧装置可使得闸门关闭时门体紧门框达到止水要求。铸铁闸门通常配置手动或 电动螺杆式启闭机用于操作闸门的启闭 。
铸铁闸门有以下特点布置简单结构紧凑节省空间;运行维 护简单减少运行费用但铸铁闸门的造价比钢闸门略高一些。耐腐蚀 性强。门体和门框的材料采用铸铁止水面镶铜合金或不锈钢等耐腐 蚀材料防腐能力强特别适用于污水或海水环境中 。有特殊要求的地 方还可以采用镍铬合金铸铁等耐腐蚀性更强的材料。铸铁闸门的止 水副采用整体加工止水效果好金属止水使用寿命长 。公司名称：河北新河县前进水工机械厂。
