价格:
￥0.00/台
品牌:日本Yoshitake耀希达凯
型号:GP-2000
规格:DN25
起订:1台
供应:100台
发货:3天内
购买咨询

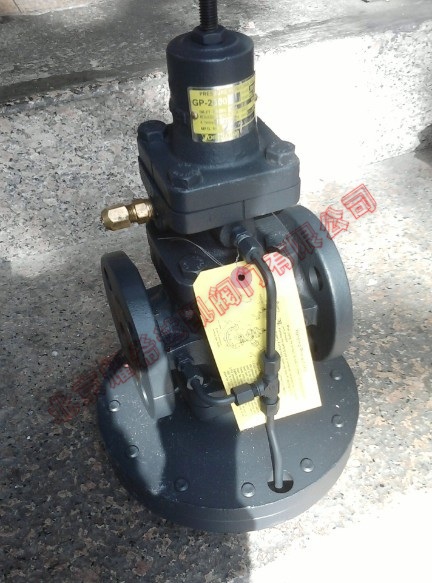

| GP-2000 |
 |
精度高，容量大
* 膜片式引导作动型
* 容量和性能都非常优异
* 精确控制
* 阀门泄漏量符合 ANSI 4 级
* *大减压比(20:1)
|
 |
阀门有限公司
| 类型 |
膜片式引导作动型
|
| 仕様 |
适用流体 |
蒸汽
|
| 一次压力 |
0.1 - 2.0MPa
|
| 二次压力 |
0.02 - 1.4MPa(*) |
| 连接方式 |
JIS Rc 螺丝型，JIS 20K RF 法兰盘型，JIS 10K FF 法兰盘型 |
| 二次压力可调 |
85% or less of the inlet pressure(gauge pressure) |
| *低差压 |
0.05MPa |
| *大减压比 |
20:1 |
| *高温度 |
220 degree(C) |
| 材料 |
阀体 |
球墨铸铁 |
| 主阀、阀座 |
不锈钢 |
| 导阀、导阀阀座 |
不锈钢 |
| 膜片 |
不锈钢 |
|
|
(*1)二次側圧力区分
Ａ：0.02～0.15MPa
Ｂ：0.1～1.4MPa
0.01～0.02MPaも製作いたします。
（125A～200Aは除く) 型式:GP-2000L
（但し、一次側圧力0.06～0.5MPa）
◆二次側圧力の検出方法：標準は外部検出方法です。内部検出方法の場合はお問い合わせください。
◆外部パイロット式は別途価格になります。
|
標準品(ねじ込み）
| 呼び径 |
L(mm) |
H(mm) |
質量(kg) |
価格（円） |
Cv値 |
| 15A(1/2) |
150 |
398 |
14 |
132,000 |
5 |
| 20A(3/4) |
150 |
398 |
14 |
134,000 |
7.2 |
| 25A(1) |
160 |
404 |
18.5 |
154,000 |
10.9 |
| 32A(1 1/4) |
180 |
434 |
21.5 |
174,000 |
14.3 |
| 40A(1 1/2) |
180 |
434 |
21.5 |
176,000 |
18.8 |
| 50A(2) |
230 |
498 |
33 |
219,000 |
32 |
|
※価格は予告なく変更することがあります。
標準品(フランジ） 寸法および質量はフランジ規格20Ｋの場合です。
| 呼び径 |
L(mm) |
H(mm) |
質量(kg) |
価格（円） |
Cv値 |
| 15A(1/2) |
146 |
398 |
15.5 |
156,000 |
5 |
| 20A(3/4) |
146 |
398 |
16 |
157,000 |
7.2 |
| 25A(1) |
156 |
404 |
21 |
177,000 |
10.9 |
| 32A(1 1/4) |
176 |
434 |
24 |
202,000 |
14.3 |
| 40A(1 1/2) |
196 |
434 |
24.5 |
207,000 |
18.8 |
| 50A(2) |
222 |
498 |
36 |
259,000 |
32 |
| 65A(2 1/2) |
282 |
552 |
64.5 |
432,000 |
54 |
| 80A(3) |
302 |
575 |
71.5 |
463,000 |
70 |
| 100A(4) |
342 |
658 |
111 |
641,000 |
108 |
| 125A(5) |
400 |
658 |
115 |
738,000 |
112 |
| 150A(6) |
465 |
814 |
234.3 |
1,120,000 |
225 |
| 200A(8) |
469 |
814 |
242 |
1,340,000 |
234 |
|
※価格は予告なく変更することがあります。
【流量について】
＊呼び径選定に際し、配管状態、元圧及び背圧の
変動状態、その他種々条件を考慮し、１０～２０％の安全率(余裕）をおとり下さい。
