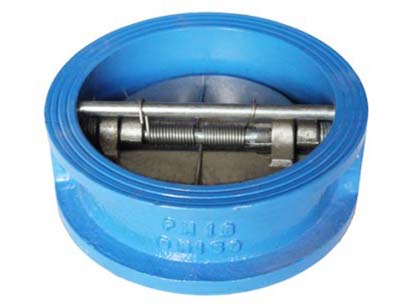

蝶式止回阀简介：
对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
蝶式止回阀
| 型号 | 试验压力（MPa） | 适用温度℃ | 适用介质 | |
| 壳体 | 密封 | |||
| H76X-10 | 1.5 | 1.1 | -10--+120 | 淡水、海水、污水、空气等 |
| H76X-16 | 2.4 | 1.76 | -10--+120 | |
图纸参数
主要零件材料
| 零件名称 | 阀体 | 阀瓣 | 阀瓣轴 | 密封圈 | 弹簧 |
| 材料 | HT200 | QT450-10 | 2Cr13 | 橡胶 | 1Cr18Ni9Ti |
主要连接尺寸及重量
| 公称压力 | 1.0MPa | 1.6MPa | ||||||||
| 公称通径DN | 尺寸 | 重量 KG |
尺寸 | 重量 KG |
||||||
| L | D | D2/2 | D1 | L | D | D2/2 | D1 | |||
| 50 | 43 | 107 | 29 | 43 | 1.5 | 43 | 107 | 29 | 43 | 1.5 |
| 65 | 46 | 127 | 36 | 60 | 2.4 | 46 | 127 | 36 | 60 | 2.4 |
| 80 | 64 | 142 | 44 | 66 | 3.6 | 64 | 142 | 44 | 66 | 3.6 |
| 100 | 64 | 162 | 52 | 91 | 5.7 | 64 | 162 | 52 | 91 | 5.7 |
| 125 | 70 | 192 | 65 | 117 | 7.3 | 70 | 192 | 65 | 117 | 7.3 |
| 150 | 76 | 218 | 78 | 145 | 9.0 | 76 | 218 | 78 | 145 | 9.0 |
| 200 | 89 | 273 | 104 | 198 | 17 | 89 | 273 | 104 | 198 | 17 |
| 250 | 114 | 328 | 127 | 234 | 26 | 114 | 328 | 127 | 234 | 26 |
| 300 | 114 | 378 | 147 | 284 | 42 | 114 | 378 | 147 | 284 | 42 |
| 350 | 127 | 438 | 173 | 333 | 55 | 127 | 438 | 173 | 333 | 55 |
| 400 | 140 | 489 | 198 | 381 | 75 | 140 | 489 | 198 | 381 | 75 |
| 450 | 152 | 539 | 218 | - | 107 | 152 | 539 | 218 | - | 107 |
| 500 | 152 | 594 | 241 | - | 111 | 152 | 594 | 241 | - | 111 |
| 600 | 178 | 695 | 298 | - | 165 | 178 | 695 | 298 | - | 165 |
产品特点
蝶式止回阀产品特点：
蝶式止回阀包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达 阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮 革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。
