品牌:上海蝶通
型号:HZN-16P
规格:DN100
起订:1台
供应:10000台
发货:3天内

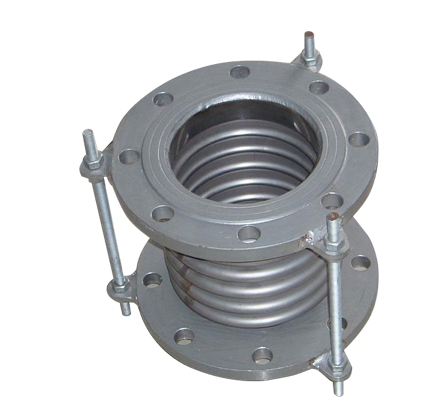

名称：波纹补偿器 型号：HZN-16P
内容：材料性能
非金属
非金属柔性补偿器：也称非金属膨胀节、非金属织物补偿器，可补偿轴向、横向、角向，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。
特点：
1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。
2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。
3、消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。
4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力。
5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
6、密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。
7、体轻、结构简单、安装维修方便。
8、价格低于金属补偿器、质量优于进口产品。
不锈钢
有直筒型、复式、角向型和方型等四种类型。
不锈钢补偿器可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。
第二部分
常见型号
1、轴向型内压式波纹补偿器(HZN)
举例：0.6TNY500TF
表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
2、轴向型外压式波纹补偿器(HZW)
举例：0.6TWY500×8JB
表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
3、轴向复式波纹补偿器(HZF)
举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
4、轴向复式拉杆波纹补偿器(HFL)
举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
5、直埋式内压波纹补偿器(HZMNY)
举例：1.6ZMS200×6J
表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
6、万向铰链波纹补偿器(HWJ)
举例：0.6WJY500×4F
表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。
7、直管压力平衡式波纹补偿器（HZP）
举例：0.6ZYP500×8/6－JB
表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
8、曲管压力平衡式波纹补偿器
示例：0.25QYP700×8/4JB
表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器
9、内外压力平衡式波纹补偿器(HNP)
举例：1.6NP200*8j
表示：工作压力为1.6Mpa，通径DN=400mm，波数为4，接管连接的内外压平衡式波纹补偿器。
10、金属柔性补偿器(HFJ)
示例：
(1)FXDA4500×4000F400
表示方形非金属补偿器，长期工作≤100℃，内壁为4500×4000mm，法兰连接，产品长度400mm
(2)YXDB800F250
表示圆形非金属性补偿器，长期工作≤200℃，内径为DN800mm，法兰连接的补偿器，长度为250mm
