品牌:世通阀门
型号:Z273X-10
规格:DN50-600
发货:3天内
详细描述

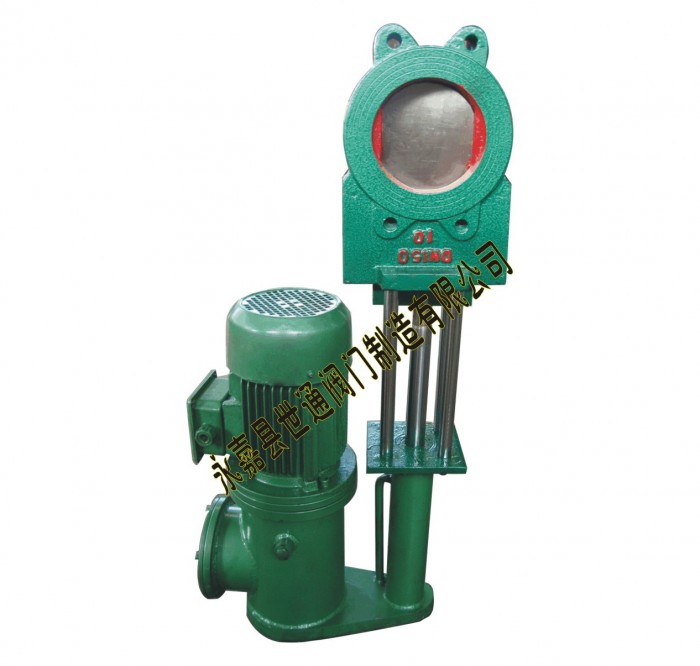

Z273X电液动浆液阀具体型号有:
Z273X-2.5，Z273X-6，Z273X-10，Z273X-16; (阀体：铸铁)
Z273X-2.5C，Z273X-6C，Z273X-10C，Z273X-16C; (阀体：铸钢)
Z273X-2.5P,Z273X-6P，Z273X-10P，Z273X-16P; (阀体：不锈钢304/304L)
Z273X-2.5R,Z273X-6R，Z273X-10R，Z273X-16R; (阀体：不锈钢316/316L)
Z273X电液动浆液阀型号代表：
阀门类型代号：“Z”表示闸阀；
驱动形式代号：“2”表示电液动；
连接形式代号：“7”表示对夹式；
结构形式代号：“3”表示单闸板；
密封面材料代号：“X”表示橡胶 ；
电液动浆液阀Z273X主要用途：
该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金，电力，煤炭，矿山，水利等行业，是一种应用性强的新型更新替代产品。
Z273X电液动浆液阀主要零部件材料：
|
|
试验压力 |
工作温度 |
适用介质 |
|
|
壳体MPa |
密封MPa |
|||
|
0.6 |
0.9 |
0.66 |
≤80℃ |
纸浆、煤浆、水、灰渣 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
|
Z273X电液动浆液阀主要性能规范：
|
|
Z973X-2.5 |
Z973X-6 |
Z973X-10 |
Z973X-16 |
|
|
工作压力(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
适用介质 |
煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
||||
|
适用温度(℃) |
≤120 |
||||
|
材料 |
阀体 |
灰铸铁 |
|||
|
闸板 |
铬镍钛不锈钢 |
||||
|
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
||||
|
阀杆 |
铬不锈钢 |
||||
|
支架 |
碳素钢 |
||||
|
填料 |
聚四氟乙烯 |
||||
电液动动装置参数：
◎机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
◎无级调力，运行平稳，冲击力小，适用于较高压力场合。
◎节能，液压传动效率高达80%
◎阀门整体结构紧凑，体积小，无需液压泵站。
◎可控制任意阀位并可锁定。
Z273X电液动浆液阀执行标准;
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
Z273X电液动浆液阀主要外形尺寸：
Z273X-10/16(C.P.V.R)外形尺寸 单位：mm
|
|
尺寸(mm) |
||||||||
|
Ｌ |
Ｄ1 |
Ｄ |
Ｈ |
b |
Z1-Md1 |
Z2-φd2 |
缸径(Z273-Z773) |
功率(kW) |
|
|
PN0.6(6) Z273X-6、Ｚ273-6、Ｚ773-6型 |
|||||||||
|
50 |
48 |
110 |
103 |
360 |
21 |
2-M12 |
2-φ14 |
φ50/φ63 |
0.75 |
|
65 |
48 |
130 |
130 |
385 |
21 |
2-M12 |
2-φ14 |
φ50/φ63 |
0.75 |
|
80 |
48 |
150 |
135 |
489 |
21 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
100 |
50 |
170 |
160 |
559 |
22 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
125 |
54 |
200 |
180 |
649 |
24 |
2-M16 |
2-φ18 |
φ63 |
1.1 |
|
150 |
62 |
225 |
207 |
700 |
26 |
2-M16 |
2-φ18 |
φ63 |
1.1 |
|
200 |
68 |
280 |
274 |
907 |
28 |
2-M16 |
2-φ18 |
φ80 |
1.1 |
|
250 |
75 |
335 |
328 |
1082 |
32 |
4-M16 |
4-φ18 |
φ80 |
1.5 |
|
300 |
88 |
395 |
378 |
1261 |
36 |
4-M20 |
4-φ23 |
φ100 |
1.5 |
|
350 |
93 |
445 |
440 |
1417 |
40 |
6-M20 |
4-φ23 |
φ100 |
1.5 |
|
400 |
105 |
495 |
490 |
1570 |
45 |
6-M20 |
4-φ23 |
φ125 |
2.2 |
|
450 |
115 |
550 |
541 |
1750 |
50 |
8-M20 |
6-φ23 |
φ125/φ140 |
2.2 |
|
500 |
130 |
600 |
594 |
1910 |
55 |
8-M20 |
6-φ23 |
φ125/φ140 |
2.2 |
|
600 |
136 |
705 |
690 |
2230 |
58 |
8-M24 |
6-φ27 |
φ125/φ140 |
3 |
|
700 |
150 |
810 |
810 |
2550 |
65 |
10-M27 |
6-φ30 |
φ140/φ160 |
3 |
|
800 |
148 |
920 |
928 |
2842 |
62 |
10-M27 |
6-φ30 |
φ160 |
3 |
|
PN1.0(10) Z273X-10、Ｚ773-10型 |
|||||||||
|
50 |
48 |
125 |
103 |
360 |
21 |
2-M12 |
2-φ14 |
φ50/φ63 |
0.75 |
|
65 |
48 |
145 |
130 |
385 |
21 |
2-M12 |
2-φ18 |
φ50/φ63 |
0.75 |
|
80 |
48 |
160 |
135 |
489 |
21 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
100 |
50 |
180 |
160 |
559 |
22 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
125 |
54 |
210 |
180 |
649 |
24 |
2-M16 |
2-φ18 |
φ63 |
1.1 |
|
150 |
62 |
240 |
207 |
700 |
26 |
2-M20 |
2-φ23 |
φ63 |
1.1 |
|
200 |
68 |
295 |
274 |
907 |
28 |
2-M20 |
2-φ23 |
φ80 |
1.1 |
|
250 |
75 |
350 |
328 |
1082 |
32 |
4-M20 |
4-φ23 |
φ80 |
1.5 |
|
300 |
88 |
400 |
378 |
1261 |
36 |
6-M20 |
4-φ23 |
φ100 |
1.5 |
|
350 |
93 |
460 |
440 |
1417 |
40 |
6-M20 |
4-φ23 |
φ100 |
1.5 |
|
400 |
105 |
515 |
490 |
1570 |
45 |
6-M24 |
4-φ27 |
φ125 |
2.2 |
|
450 |
115 |
565 |
541 |
1750 |
50 |
8-M24 |
6-φ27 |
φ125/φ140 |
2.2 |
|
500 |
130 |
620 |
594 |
1910 |
55 |
8-M24 |
6-φ27 |
φ125/φ140 |
2.2 |
|
600 |
136 |
725 |
690 |
2230 |
58 |
8-M27 |
6-φ30 |
φ125/φ140 |
3 |
|
700 |
150 |
840 |
810 |
2550 |
65 |
10-M30 |
6-φ34 |
φ140/φ160 |
3 |
|
800 |
148 |
950 |
928 |
2842 |
62 |
10-M30 |
6-φ34 |
φ160 |
3 |
|
PN1.6(16) Z273X-16、Ｚ773-16型 |
|||||||||
|
50 |
48 |
125 |
103 |
360 |
21 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
65 |
48 |
145 |
130 |
385 |
21 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
80 |
48 |
160 |
135 |
489 |
21 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
100 |
50 |
180 |
160 |
559 |
22 |
2-M16 |
2-φ18 |
φ50/φ63 |
0.75 |
|
125 |
54 |
200 |
180 |
649 |
24 |
2-M16 |
2-φ18 |
φ63 |
1.1 |
|
150 |
62 |
240 |
207 |
700 |
26 |
2-M20 |
2-φ23 |
φ63 |
1.1 |
|
200 |
68 |
295 |
274 |
907 |
28 |
2-M24 |
2-φ27 |
φ80 |
1.1 |
|
250 |
75 |
355 |
328 |
1082 |
32 |
4-M24 |
4-φ27 |
φ80 |
1.5 |
|
300 |
88 |
410 |
378 |
1261 |
36 |
4-M24 |
4-φ27 |
φ100 |
1.5 |
|
350 |
93 |
470 |
440 |
1417 |
40 |
6-M24 |
4-φ27 |
φ100 |
1.5 |
|
400 |
109 |
525 |
500 |
1570 |
47 |
6-M27 |
4-φ30 |
φ125 |
2.2 |
|
450 |
121 |
585 |
640 |
1750 |
53 |
8-M27 |
6-φ30 |
φ125/φ140 |
2.2 |
|
500 |
136 |
650 |
710 |
1910 |
58 |
8-M27 |
6-φ30 |
φ125/φ140 |
2.2 |
|
600 |
148 |
770 |
840 |
2230 |
62 |
8-M30 |
6-φ34 |
φ125/φ140 |
3 |
Z273X电液动浆液阀产品特点：
1、启闭迅速，平稳可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
Z273X电液动浆液阀概述：
浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点，同时具备手动、电液动操作功能。电气控制：行程开关控制、位置显示仪控制，实现了机、电、液、仪一体化等多功能体系。本类阀门在管道中一般应当水平安装。
电液动浆液阀结构形式及特征：
1、阀体结构形式及密封方式
我公司新研制的浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构，克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。
2、驱动装置分手动操作和电液动操作两种
手动装置：操作简单，适用于力矩较小阀门。
电液动装置：适用于力矩较大，力和速度可调，可任意任置锁定的阀门装置。
电液动浆液阀适用介质：
1、采矿、钢铁工业——用于煤浆、滤碴浆等。
2、净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
3、造纸工业——用于任何浓度纸浆、料水混合物。
4、制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
5、食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
6、电站除灰——用于灰渣浆。
电液动浆液阀安装维护：
|
|
可能的故障原因 |
排除故障的方法 |
|
密封泄漏 |
密封圈有杂物 |
清洁密封面 |
|
密封圈损坏 |
更换密封圈或研磨密封面 |
|
|
上密封密封泄漏 |
上密封填料松动 |
拧紧填料或压盖上的螺栓 |
|
上密封填料失效 |
注油或更换上密封填料 |
|
|
法兰端面泄漏 |
连接螺栓未均匀拧紧 |
均匀拧紧法兰连接螺栓 |
|
法兰垫片失效 |
更换法兰垫片 |
|
|
阀门开关卡涩 |
驱动装置失去润滑 |
给阀门驱动装置加注润滑油 |
七电液动浆液阀Z273X订货须知：
①产品名称与型号。
②公称直径。
③阀体材质。
④公称压力。
⑤使用介质。
⑥连接方式。
⑦使用温度。
⑧驱动方式。
⑨密封形式。
⑩是否带附件以便我们的为您正确选型。
