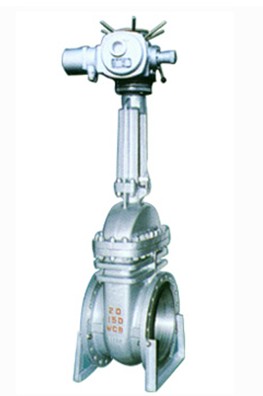

美标电动闸阀Z940Y
台湾东光阀门有限公司  2014-05-25 15:00
价格:￥15.00/只
品牌:台湾东光牌
型号:Z940Y
起订:1只
供应:500只
发货:3天内
购买咨询

    产品介绍
    Z940Y美标电动闸阀详细介绍 订购该产品

    Z940Y美标电动闸阀适用于煤粉、煤炭、糖浆、污水，是造纸行业一种理想的密封阀门，在管道上作调节和节流使用，可在任意位置安装。 本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。

    型号：Z940Y

    通径：2″--40″

    压力：150--600LB

    温度：≤ 425 ℃

    材质：碳钢，不锈钢等

    设计标准：JB，GB，ANSI，API，BS，DIN，NF

    Z940Y美标电动闸阀结构特点：

     1、采用对夹式结构，体积小，重量轻。

     2、完全敞开的通道，可以防止介质在阀内沉积。

     3、新研制的U型封圈，可以保证阀门的良好密封性。

     4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

    5、流阻小。

    6、安装维修方便。

    主要零件材料

    壳体

    ASTM A216 WCB

    ASTM A351 CF8

    闸板

    WCB

    CF8

    CF8M

    Monel

    		 ASTM A351 CF8

    阀杆

    F6a

    F304

    F316

    Monel

    F304

    闸板密封面

    13Cr 13Cr STL

    304 STL

    316 STL

    Monel

    304 304 STL

    阀座密封面

    13Cr STL STL

    304 STL

    316 STL

    Morel

    304 STL STL

    壳体

    ASTM A351 CF3

    ASTM A351 CF8M

    ASTM A351 CF8

    闸板

    		 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF8

    阀杆

    F304L

    F316

    F316

    闸板密封面

    304L 304L STL

    316 316 STL

    316L 316L STL

    阀座密封面

    304L STL STL

    316 STL STL

    316L STL STL
    技术参数
    压力级 DN
    (mm)    		 NPS
    (_n)    		 L d H W H1 W1 H2 W2 电动装置
    RF RTJ BW
    600
    (PN110)    		 50 2 292 295 292 51 444 200 - - 550 590 DZW20A
    65 21/2 330 333 330 64 500 250 - - 600 590 DZW20A
    80 3 356 359 356 76 558 280 585 310 660 590 DZW30A
    100 4 432 435 432 102 665 300 695 310 780 590 DZW45A
    125 5 508 511 508 127 760 350 790 310 850 810 DZW60A
    150 6 559 562 559 152 868 450 900 310 990 830 DZW90
    200 8 660 664 660 203 1073 500 1110 310 1130 830 DZW120
    250 10 787 791 787 254 1263 650 1300 460 1360 870 DZW180
    300 12 838 841 838 305 1600 700 1650 460 1520 870 DZW250
    350 14 889 892 889 337 1692 900 1750 460 1730 1170 DZW350
    400 16 991 994 991 406.5 1835 900 1900 460 1840 1170 DZW500
    900
    (PN150)    		 50 2 368 371 368 51 458 280 - - 832 590 DZW20A
    65 21/2 419 422 419 62 550 280 - - 880 590 DZW30A
    80 3 381 384 381 74 610 300 660 310 910 590 DZW30A
    100 4 457 460 457 100 702 350 750 310 1020 590 DZW45A
    125 5 559 562 559 125 850 400 900 310 - - DZW60A
    150 6 610 613 610 150 980 500 1060 460 1060 830 DZW90
    200 8 737 740 737 201 1100 650 1140 460 1150 830 DZWl20
    250 10 838 841 838 252 1320 700 1370 460 1320 870 DZWl80
    300 12 965 968 965 303 1500 900 1560 460 1580 870 DZW250
    350 14 1029 1038 1029 322 1900 900 1950 600 1660 1170 DZW350
    400 16 1130 1140 1130 373 2050 900 2100 600 1780 1170 DZW500
    1500
    (PN260)    		 50 2 368 371 368 49 510 280 - - - - DZW30A
    65 21/2 419 422 419 62 560 300 - - - - DZW30A
    80 3 470 473 470 74 620 350 670 310 960 590 DZW45A
    100 4 546 549 546 100 728 400 770 310 1040 810 DZW60A
    125 5 673 676 673 125 870 450 920 310 - - DZW90
    150 6 705 711 705 144 1000 500 1070 460 1250 830 DZWl20
    200 8 832 841 832 192 1130 750 1180 460 1600 870 DZWl80
    250 10 991 1000 991 239 1360 900 1410 600 2150 870 DZW250
    300 12 1130 1146 1130 287 - - 1620 600 2380 1170 DZW350
    350 14 1257 1276 1257 315 - - 2020 600 2580 1170 DZW500
