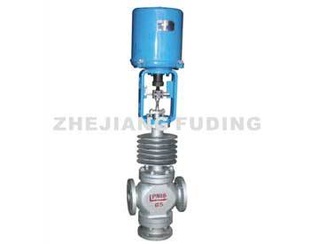

供应ZDLX/Q型电子式电动三通流调节阀

浙江省富鼎自控阀门有限公司 2014-04-14 09:30

价格:￥2200.00/台
品牌:富鼎
型号:ZDLX/Q
起订:1台
供应:100台
发货:3天内

加工定制：是	品牌：富鼎	型号：ZDLX/Q
材质：不锈钢	连接形式：法兰	公称通径：15-300（mm）
适用介质：水,蒸汽,油品	压力环境：常压	工作温度：常温
流动方向：双向	驱动方式：电子	零部件及配件：执行器
形态：柱塞式	类型(通道位置)：三通式	标准：国标
密封形式：硬密封型

QQ图片20130312103131

ZAZX(Q)电子式单座、套筒调节阀、三通调节阀是由PSL系列或3610系列电子执行机械和精小型单座（套筒）调节阀组件组成，执行器为内含伺机服放大器，位置发送器，手轮机构，限位开关及阀位指示的一体化结构，它以220V，20HZ为电源，可直接接受控制仪表输出的DC 0~10mA/4~20mA或1-5V信号，进行的比例式开度调节控制，与普通电动调节相比具有精度高，技术先进，体积小，重量轻，推力大，功能强，可靠性强，操作方便等特点。产品广泛用于电力、冶金、石油、化工、轻工等行业的自控系统中。

流体对阀芯作用方向都处于流开状态，故工作稳定性好。
除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
伺服放大器采用深度动态负反馈，可提高调节精度。
电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC
电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器。
节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。
波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏

主要技术参数

公称通俗DN(mm)		25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535
	分流						85	135	210	340	535
额定行程(mm)		16		25		40			60
流量特性		直线抛物线
工作温度（℃）		普通型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250 散热型：铸钢：-40~450、铸不锈钢：-60~450
介质温度（℃）		200以下（对合流阀而言）
固有可调比R		30
公称压力PN（MPa）		1.0 1.6 4.0 6.4
允许泄漏量		硬密封：IV级软密封：IV级
作用方式		电开、电关
信号范围(mA.DC)		0~10 4~20
电源电压		22V、50Hz 380V\50Hz 24V AC/DC
环境温度（℃）		伺服放大器：5~45 执行机构：-10~55
全行程时间(S)	普通型	12.5		20		32			48
	电子型	30		30		48			60
消耗功率（W）	普通型	28				35
	电子型	6		15		25			40

配套用电动执行机构有关技术参数

公称通径DN(mm)		25	32		40	50	65	80	100	125	150	200
电动执机机构型号	普通型	ZAZ-60 DKZ-310					DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ4
电动执行机构推力（N）	普通型	400 4000					6400			6400 16000
	电子型	2000		4000			6000			8000

允许压差

公称通径 (mm) 推力(N)	25	32	40	50	65	80	100	125	150	200
400	0.57	0.37	0.24	0.15
2000	1.85
4000	5.70	3.70	2.40	1.50
6000					1.31	0.9	0.56
6400					1.40	0.96	0.60	0.15	0.11	0.06
8000								0.48	0.36	0.19
16000								0.96	0.71	0.38
