球阀

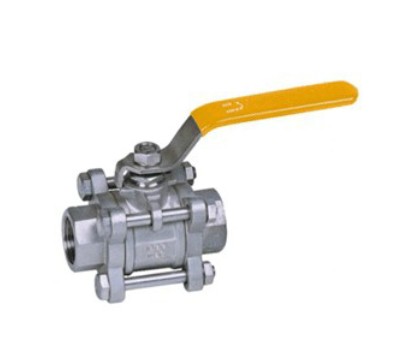

三片式球阀Q11F
台湾东光阀门有限公司  2014-05-25 15:00
价格:￥15.00/只
品牌:台湾东光牌
型号:Q11F
起订:1只
供应:500只
发货:3天内
购买咨询

    产品介绍

    三片式球阀产品应用：

    三片式球阀广泛应用于食品、制药、石油化工、电力、冶金等工业管线。三片式球阀材质有铸钢、不锈钢等。

    性能规范

    设计制造：按ANSI B16.34 检验测试：按API598
    结构长度：按DIN3202-M3
    工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
    温度范围：MF-40~232℃ -40~500℉
    MP-40~300℃ -40~572℉
    适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
    螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC产品规格：1/4"~4"
    材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

    其他说明：

    （C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

    主要零件材料

    序号
    		   部分   材质
    1
    		   阀体   CF8 CF8M WCB
    2
    		   垫圈   SS304
    3
    		   螺栓   SS304
    4
    		   螺母   SS304
    5
    		   阀盖   CF8 CF8M WCB
    6
    		   球体   SS316 SS304 CF8 CF8M
    7
    		   阀座 （MF）   增强聚四氟乙烯
    8
    		   垫片   对位聚苯
    9
    		   O型圈   氟橡胶
    10
    		   阀杆   SS316 SS304
    11
    		   填料   聚四氟乙烯
    12
    		   压紧螺母   SS304
    13
    		   垫圈   SS304
    14
    		   螺母   SS304
    15
    		   手柄   SS304
    16
    		   手柄套   塑料

    MP阀座采用对位聚苯。

    主要尺寸 单位:毫米

    SIZE
    G
    d
    L
    H
    A
    8
    1/4"
    10
    55
    54
    100
    10
    3/8"
    10
    60
    54
    100
    15
    1/2"
    15
    75
    63
    115
    20
    3/4"
    20
    80
    69
    125
    25
    1"
    25
    90
    78
    147
    32
    11/4"
    32
    110
    86
    155
    40
    11/2"
    38
    120
    95
    180
    50
    2"
    50
    140
    106
    195
    65
    21/2"
    64
    185
    128
    240
    80
    3"
    76
    205
    152
    260
    100
    4"
    100
    240
    178
    300
