球阀

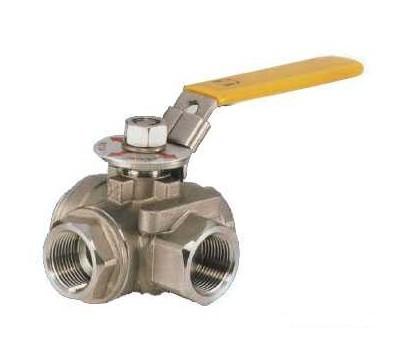

不锈钢三通球阀
台湾东光阀门有限公司  2014-05-25 15:00
价格:￥15.00/只
品牌:台湾东光牌
型号:Q15F/Q14F
起订:1只
供应:500只
发货:3天内
购买咨询


三通球阀概述：

不锈钢三通球阀，三通内螺纹球阀Q15F/Q14F是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型，可以满足不同的生产工艺要求。三通球阀可以根据需要，任何一个管道都可以作为入口或出口。L型三通球阀是对三条管道中的两条管道进行切除，T型三通球阀实现把三条连通管道进行合流与分流。　
公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
性能参数与主要尺寸:
序号NO  零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 球 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

不锈钢三通球阀，三通内螺纹球阀Q15F/Q14F
主要技术参数:
L型主要尺寸 单位：mm
SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1 / 4 " 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1 / 2 " 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450
T型主要尺寸 单位：mm
SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650
