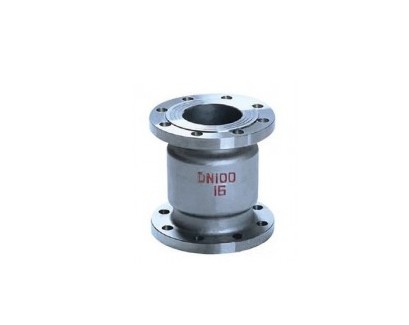

H42H/W不锈钢法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。 立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

不锈钢立式法兰止回阀性能规范：

技术参数 压力等级 16 　20 　25 　32 　35 　40 　45 　50 　60 　70 工作压力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70 试验压力（M） 　 强度 　24 　30 37.5 　48 52.5 　60 67.5 　75 　90 105 　 密封 17.6 　22 27.5 35.2 38.5 　44 49.5 　55 　66 　77 介质 水、油等 温度 ≤120℃

不锈钢法兰立式止回阀主要外形尺寸：

公称压力
PN 公称通径
DN 主要连接尺寸 外形
尺寸 L D D 1 D 2 D 6 b f f 1 Z-φd H 1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95 50 230 160 125 100 - 16 2 - 4-18 105 65 290 180 140 120 - 18 2 - 4-18 120 80 310 195 165 135 - 20 3 - 8-18 130 100 350 215 180 155 - 20 3 - 8-18 140 125 400 245 210 185 - 22 3 - 8-12 155 150 480 280 240 210 - 24 3 - 8-23 180 200 600 335 295 265 - 26 3 - 12-23 215
