品牌:良工阀门
型号:HS41X-16
规格:DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400
起订:1只
发货:3天内
购买咨询
|
材质：铸铁 |
品牌：良工阀门 |
型号：防污隔断阀HS41X-16 |
|
连接形式：法兰 |
类型(通道位置)：直通式 |
流动方向：单向 |
|
驱动方式：水力控制 |
适用介质：水 |
压力环境：常压 |
|
规格：DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400 |
防污隔断阀HS41X-16
|
序号 |
零部件名称 |
选用材料 |
|
1 |
阀体 |
铸铁、球墨铸铁、铸钢 |
|
2 |
阀盖 |
铸铁、球墨铸铁、铸钢 |
|
3 |
阀盘 |
球墨铸铁 |
|
4 |
弹簧 |
不锈钢、铬钒钢 |
|
5 |
放污阀 |
黄铜 |
公称压力：1.0-2.5MPa
公称通径：50-600mm
适用介质：水
适用温度：0-80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
|
单位：mm |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
470 |
538 |
635 |
660 |
770 |
880 |
1035 |
1214 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
364 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 |

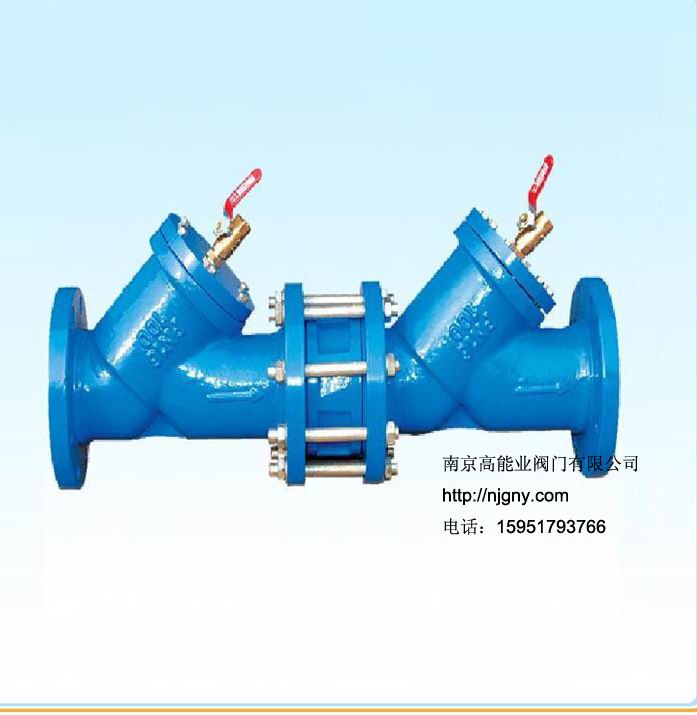

HS41X防污隔断阀
HS41X防污隔断阀，是一种安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流，安全可靠，使用寿命长。
