截止阀是关闭件（阀瓣）沿阀座中心线移动的阀门.在管路中主要做切断用。 截止阀使用较为普遍，但由于开闭力矩较大，结构长度较长，一般公称通径都限制在DN≤200mm以下。截止阀的公称尺寸还与工作压力有关。一般当公称尺寸DN≤150mm时为低进高出，当公称尺寸DN≥200mm时高进低出，同时当公称尺寸DN≥200mm时，为了开启时省力，都附加外旁通阀或内旁通阀结构。
截止阀的流体阻力损失较大。因而限制了截止阀更广泛的使用。
1，截止阀有以下优点：
1）． 在开闭过程中密封面的摩擦力比闸阀小，耐磨、耐擦伤。
2）． 开启高度比闸阀小。
3）． 通常只有一个密封面，制造工艺好，便于维修。
2，截止阀的缺点在于：体腔内的形状使介质从水平方向变为垂直方向再变为水平方向流动。导致了流体阻力损失较大。特别是在液压装置中，这种压力损失尤为明显，因而限制了截止阀更广泛的使用。
截止阀的种类：
1．根据阀杆上螺纹的位置可分：
1）、上螺纹阀杆截止阀
截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。如图2—8所示。
2）、下螺纹阀杆截止阀
截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。如图2—9所示。

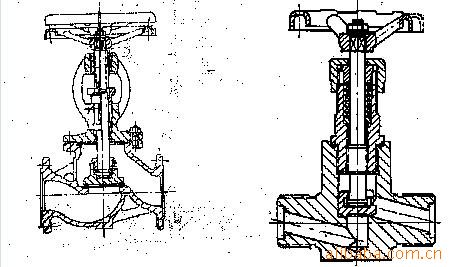

图2-8 图2-9
2.根据截止阀结构及通道方向，又可分：
1）、直通式截止阀：介质的进出口两个通道在同一方向上，呈180°，如图2-8所示。这种形式的截止阀，使流动状态的破损程度相对比较小，因此，通过该阀的压力损失也相应地减小了。
