品牌:富鼎
型号:Q671
起订:1台
供应:100台
发货:3天内
购买咨询
| 品牌：富鼎 | 型号：Q671 | 材质：不锈钢 |
| 连接形式：对夹 | 结构形式：浮动球球阀 | 公称通径：15-150（mm） |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：配件 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：水 |

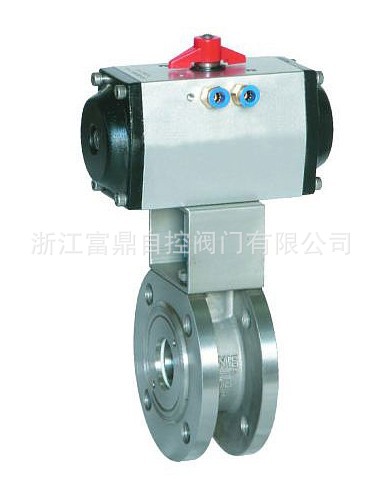

薄型对夹气动球阀 概述
气动薄型球阀的阀体较一般法兰球阀短，是适用与工厂同一管路阀门数量多的场合。球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
气动薄型球阀 参数
|
气动执行器
|
双作用、单作用
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
|
|
公称通径
|
DN15-250mm
|
|
公称压力
|
1.6-4.0MPa
|
|
适用温度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
连接方式
|
对夹
|
|
阀体结构
|
一体式
|
|
阀体材质
|
WCB、304、316、316L
|
|
阀板材质
|
304、316、316L
|
|
阀座衬里
|
PTFE、PPL
|
|
适用介质
|
蒸汽、水液，气体等
|
气动薄型球阀 尺寸图
|
通径(mm)
|
英寸
|
压力(Mpa)
|
德标尺寸（mm）
|
美标尺寸（mm）
|
||||||||||
|
L
|
D1
|
D2
|
D3
|
H
|
n-¢m
|
L
|
D1
|
D2
|
D3
|
H
|
n-¢m
|
|||
|
15
|
1/2
|
1.6
2.5
4.0
|
42
|
15
|
45
|
65
|
46
|
4-12
|
42
|
15
|
35
|
60.5
|
41
|
4-1/2
|
|
20
|
3/4
|
44
|
20
|
58
|
75
|
51
|
4-12
|
44
|
20
|
43
|
70
|
44
|
4-1/2
|
|
|
25
|
1
|
50
|
25
|
68
|
85
|
62
|
4-12
|
50
|
25
|
50.8
|
79.3
|
46.5
|
4-1/2
|
|
|
32
|
1 1/4
|
60
|
32
|
78
|
100
|
72
|
4-16
|
60
|
32
|
63.5
|
88.9
|
55
|
4-1/2
|
|
|
40
|
1 1/2
|
65
|
40
|
88
|
110
|
78
|
4-16
|
65
|
40
|
73.5
|
98.6
|
64
|
4-1/2
|
|
|
50
|
2
|
80
|
50
|
102
|
125
|
86
|
4-16
|
80
|
50
|
92
|
120.6
|
73.1
|
4-5/8
|
|
|
65
|
2 1/2
|
1.0/1.6
|
110
|
63.5
|
122
|
145
|
108
|
4-16
|
110
|
63.5
|
105
|
139.7
|
88
|
4-5/8
|
|
2.5/4.0
|
8-16
|
|||||||||||||
|
80
|
3
|
1.0/1.6
|
120
|
76
|
138
|
160
|
116
|
8-16
|
120
|
76
|
127
|
152.4
|
97
|
4-5/8
|
|
2.5/4.0
|
||||||||||||||
|
100
|
4
|
1.0/1.6
|
150
|
95
|
158
|
180
|
139
|
8-16
|
150
|
95
|
157
|
190.5
|
117
|
8-5/8
|
|
2.5/4.0
|
162
|
190
|
8-20
|
|||||||||||
|
125
|
5
|
1.0/1.6
|
180
|
118
|
118
|
210
|
176
|
8-16
|
195
|
118
|
186
|
215.9
|
155
|
8-3/4
|
|
2.5/4.0
|
220
|
8-24
|
||||||||||||
|
150
|
6
|
1.0/1.6
|
225
|
142
|
212
|
240
|
192
|
8-20
|
225
|
142
|
215.9
|
241.3
|
194
|
8-3/4
|
|
2.5/4.0
|
218
|
250
|
8-24
|
|||||||||||
