品牌:黔沪
型号:DKJ-210CX
起订:1台
供应:100台
发货:3天内

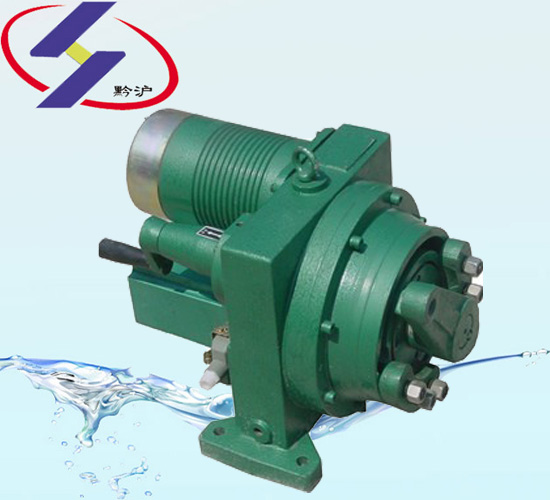

DKJ系列角行程电动执行器是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,DC(或0～10mA,DC)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：DKJ系列角行程电动执行器广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
DKJ系列角行程电动执行器特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-210(CX)
DK：普通型J：角行程210：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
|
项目名称
|
|
|
|
控制 |
输入信号
|
无
|
|
反馈信号
|
0～10mAdc 4～20mAdc
|
|
|
死区
|
0.4％～3％
|
|
|
基本误差
|
±2.5％
|
|
|
回差
|
≤1.5％ |
|
|
限位
|
开侧，闭侧 |
|
|
开度检测
|
精密导电塑料电位器
|
|
|
|
动力
|
|
|
驱动电机
|
伺服电机
|
|
|
附属机构
|
加热器
|
选择件 |
|
手动机构
|
手轮
|
|
|
安装 |
环境温度
|
无加热器-25℃～+70℃
|
|
相对湿度
|
|
|
|
环境气体
|
无腐蚀性气体
|
|
|
接线口
|
十四线插头 |
|
|
防护等级
|
|
|
|
型号
|
出轴转矩(Nm)
|
额定转角
|
全行程时间(S)
|
额定电流(A)
|
质量(Kg)
|
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
单位：mm 表 10
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H1
|
H2
|
H3
|
H4
|
L
|
1Φ
|
2Φ
|
3Φ
|
键
|
|
DKJ—210
|
220
|
245
|
130
|
158
|
86
|
35
|
100
|
270
|
233
|
128
|
20
|
360
|
Φ12
|
Φ25
|
Φ14
|
8x7
|
|
DKJ—310
|
260
|
300
|
100
|
130
|
115
|
50
|
120
|
307
|
260
|
135
|
20
|
445
|
Φ13
|
Φ35
|
Φ16
|
10x8
|
|
DKJ—410
|
320
|
365
|
130
|
162
|
142
|
60
|
150
|
380
|
322
|
170
|
30
|
565
|
Φ14
|
Φ40
|
Φ18
|
12x8
|
|
DKJ—510
|
390
|
424
|
180
|
212
|
121
|
80
|
170
|
440
|
379
|
196
|
35
|
640
|
Φ14
|
Φ58
|
Φ20
|
18x11
|
|
DKJ—610
|
430
|
476
|
200
|
240
|
140
|
100
|
170
|
495
|
435
|
225
|
35
|
690
|
Φ14
|
Φ60
|
Φ30
|
18x11
|
|
DKJ—710
|
510
|
560
|
270
|
320
|
165
|
110
|
215
|
630
|
544
|
304
|
50
|
810
|
Φ22
|
Φ86
|
Φ30
|
24x14
|
DKJ系列角行程电动执行器详细参数: 【型号及外型尺寸图】
|
型号 |
型号 |
力矩
|
行程时间 |
|
DKJ-210
|
DKJ-2100
|
100Nm
|
25
|
|
DKJ-310
|
DKJ-3100
|
250Nm
|
|
|
DKJ-410
|
DKJ-4100
|
600 Nm
|
|
|
DKJ-510
|
DKJ-5100
|
1600 Nm
|
|
|
DKJ-610A
|
DKJ-6100A
|
2500 Nm
|
40
|
|
DKJ-610
|
DKJ-6100
|
4000 Nm
|
60
|
|
DKJ-710
|
DKJ-7100
|
6000 Nm
|
100
|
DKJ系列角行程电动执行器的主要参数
1、电源：～220V+10-15%
2、输出转角：0～90°范围内任意设定，零点在360°范围内任意设定。
3、全行程时间：≤60秒
4、输出力矩： DKJ310：250NM；DKJ410：600NM。
5、使用环境温度：
(1)、普通型-10℃～55℃。
(2)、高温型：可在150℃情况下，正常工作一小时。
(3)、带高温隔热罩型：可在250℃情况下正常工作一小时。
6、使用环境湿度：≤95%RH不结露。
