品牌:黔沪
型号:LQ10-1
起订:1台
供应:100台
发货:3天内
购买咨询
参数表：

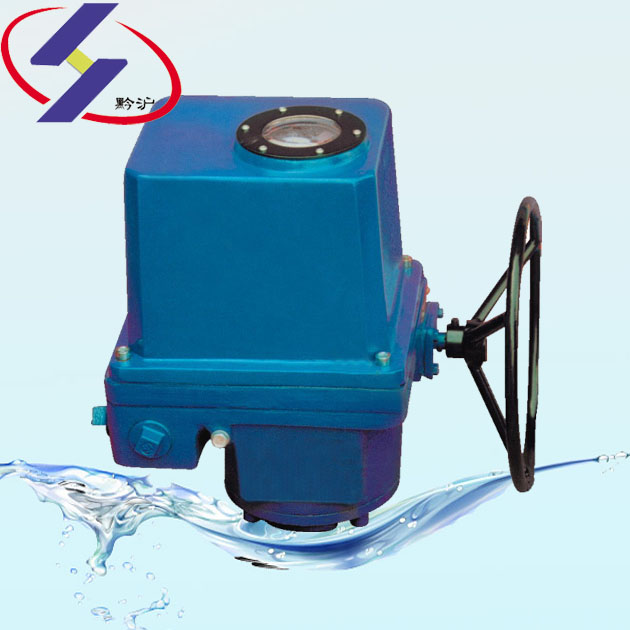

LQ系列电动装置简介：
LQ系列阀门电动执行器（电动装置）适用于中、小通径的碟阀等启闭件作直角旋转的阀门及其他类似设备。
LQ系列电动装置型号规格：LQ5-1、LQ10-1、LQ20-1、LQ40-1、LQ80-1
LQ系列电动装置用于90度回转阀门
输出转矩50Nm ～ 800Nm
防护等级IP54(户内型)
电源：380VAC / 3相 / 50Hz，220VAC / 单相 / 50Hz
输出转矩：50~800 Nm
输出转速：7.5~30 S/90deg
行程范围：90°±10°
防护等级：IP54(GB4028-84)
环境温度：-20 ~+40 °C
LQ系列电动装置
|
规格
|
转矩Nm
|
转速s/90deg
|
*大阀杆直径mm
|
电机功率W
|
手轮圈数
|
重量kg
|
|
LQ10-1
|
100
|
15
|
Ø20
|
30
|
73
|
17
|
|
LQ20-1
|
200
|
15
|
Ø20
|
60
|
73
|
17
|
|
LQ40-1
|
400
|
15
|
Ø35
|
90
|
64
|
35
|
|
LQ80-1
|
800
|
15
|
Ø35
|
180
|
64
|
35
|
LQ系列电动装置结构说明：
电动操作：电动机通过一级直齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能
使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2K-H行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴
工作。齿减速齿轮结构，具有自锁性能。
手动操作：转动手轮时，蜗杆带动静齿圈的外齿转旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，LQ执行器的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。
保护功能：防止电机过热，电机绕组内埋设温度保护开关。当电机过热时，温度保护开关动作，切断电机电源以保护电机不致损坏
