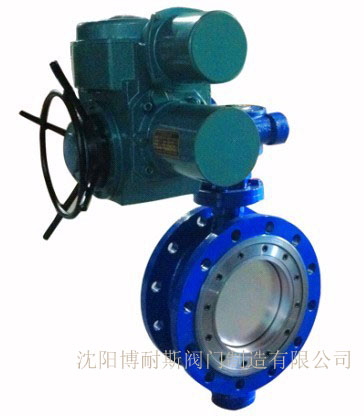

ZDHW/ZDRW型电动蝶阀（电动调节蝶阀）

产品概述

ZDHW/ZDRW型电动（调节）蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由回转型角行程电子式电动执行器和蝶形阀组成，属旋转角行程调节或开关阀类，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

产品特点

ZDHW/ZDRW型电动（调节）蝶阀操作力矩小，是所有阀类中操作力矩较小的一种，是自动化控制系统中仪表的执行单元，以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0~90°，就能完成启闭动作或调节动作。全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、可远程控制、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。调节范围大，通过输入电流信号或电压信号，将此转变成与输入信号相对应的位移，改变阀板的旋转角度（0-90°任意角度），因此一定的输入信号对应一定的转角，实现比例动作，故有较好的调节控制流量等参数。

产品结构

（a）。弹性座密封结构
弹性座密封结构，采用偏心蝶板安装在阀杆上，其边绩为球形、锥形两种，并与弹性密封圈相配合.密封圈做成L形和U形两种，与蝶板密封面相吻合。密封副在介质压力作用下，产生微小的弹性变形，从而实现密封。根据阀门的公称通经，公称压力选择其结构形式，根据承压受力设计密封圈壁厚。

（b）。多层次密封结构
多层次密封结构，采用软硬多叠层式金属圈，将多叠层密封圈固定在蝶板上，使其不发生弯曲和移动，并避开了介质对叠层密封圈的直接冲刷，阀座密封面采用耐磨性能的硬质合金焊条堆焊，从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重密封，无论在高温或低温情况下，均具有优良的密封性能。采用三维偏芯结构设计，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能。

（C）。中线型结构
中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能达到双向密封零泄漏，可以任意位置安装。

电动执行器

HL型、3610R型或PSQ型角行程全电子式电动执行机构是O型球阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0~90°）运动,改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号。
