闸阀

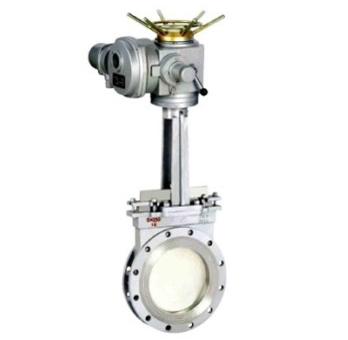

PZ943H电动刀型闸阀
温州永嘉中致阀门制造有限公司  2015-01-08 11:15
价格:￥200.00/台
品牌:中致
型号: PZ943H-10/16C
规格:DN50
起订:1台
供应:1000台
发货:3天内
购买咨询

 PZ943H电动刀型闸阀应用规范:

1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
PZ943H电动刀型闸阀主要零件材质

零件名称 阀体/阀盖 阀瓣 阀杆 阀杆螺母 填料 垫片
材料 CF8 F304 F304 QAL-4 PRFE PRFE
铜合金 F304 F304 QAL-4 PRFE PRFE

PZ943H电动刀型闸阀1.6MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

PZ943H电动刀型闸阀2.5MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

PZ943H电动刀型闸阀4.0MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234

PZ943H电动刀型闸阀订货须知：
一、①刀型闸阀PZ943产品名称与型号②刀型闸阀PZ943口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定刀型闸阀PZ943型号，请按刀型闸阀PZ943型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
