一、概述

1  产品特点

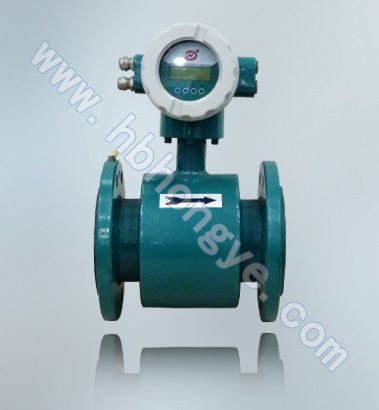

电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。

本产品采用当前电磁流量计的*新技术制造，具有以下特点：

1.1  测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。

1.2  由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。

1.3  测量不受流体密度、粘度、温度、压力和电导率变化的影响。

1.4  合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。

1.5  转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500：1。

1.6  流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。

1.7  流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。

1.8  转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。

1.9  转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。

1.10 具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。

2  主要用途

    电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。

3  正常工作条件

环境温度 ： 传感器       -25℃～+60℃

                转换器       -10℃～+60℃

相对湿度：  5%～90%；

供电电源：  交流供电：频率47～63Hz；电压85～260V；谐波成分不大于5%；

                直流供电：18～36V，纹波5%。

功    率： 小于20W。

二、型号与编码说明

电磁流量计命名及选型编码说明
