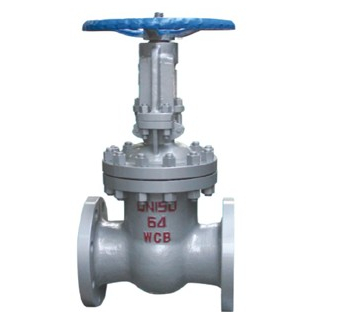

Z41H铸钢手动闸阀产品概述
Z41H铸钢手动法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
Z41H铸钢手动闸阀产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
Z41H铸钢手动闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
Z41H铸钢手动闸阀执行标准 Administer Standard
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Z41H铸钢手动闸阀主要尺寸和重量 Size Main Dimensions and Weight
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
重量Weight |
|
凸面法兰 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
170 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
190 |
140 |
6.5 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
205 |
160 |
9 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
270 |
180 |
12 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
310 |
200 |
36.5 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
358 |
240 |
29 |
|
|
65 |
260 |
180 |
145 |
120 |
18 |
4-18 |
373 |
240 |
33 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
435 |
280 |
45 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
500 |
300 |
63 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
614 |
320 |
108 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
674 |
360 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
818 |
400 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
969 |
450 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1145 |
560 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
1280 |
640 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1452 |
640 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-30 |
1541 |
720 |
907 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-34 |
1676 |
720 |
985 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-41 |
1874 |
800 |
1112 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-41 |
2083 |
800 |
- |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-41 |
2400 |
950 |
- |
|
|
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-41 |
2950 |
1000 |
- |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-48 |
3245 |
1000 |
|
产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.中致阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
