截止阀

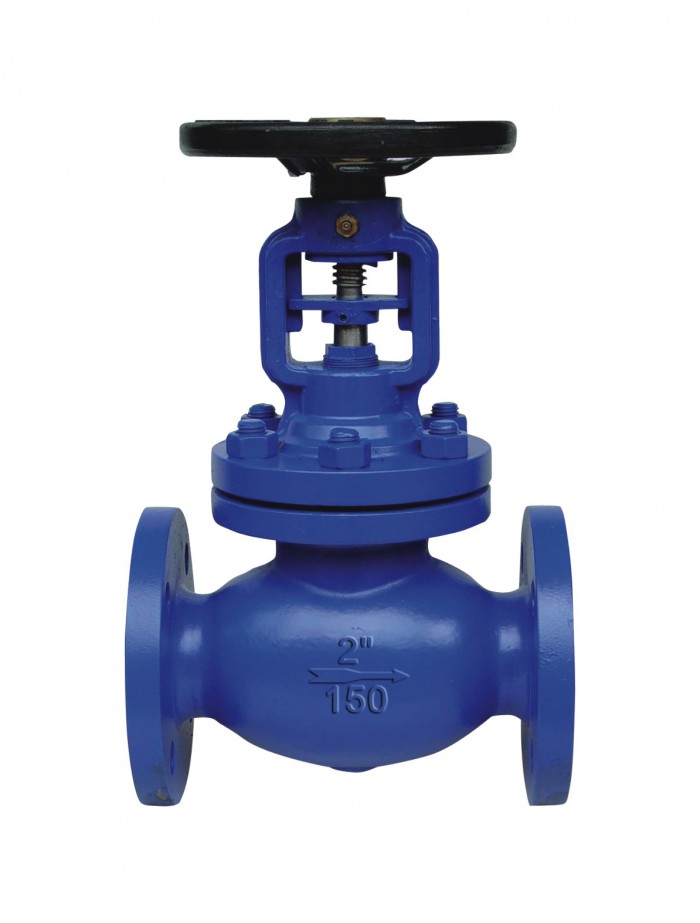

美标波纹管截止阀
永嘉县福立达阀门有限公司  2014-05-19 15:23
价格:未填
品牌:福立达
型号:WJ41H
规格:DN15-DN400
发货:3天内
购买咨询


特点：双层波纹管、维修方便、双重密封、位置指示



■应用场合：电站、天然气、氨、冷冻系统、热油系统、热水
■阀门采用标准：设计制
造标准：BS5160；结构长度标准：ANSI B16.10；
法兰标准：ANSI B16.5；检验试验标准：API598

性能及外型尺寸
DN L H W 行程 Kv 重量Kg
150LB 300LB 150LB 300LB △h 150LB 300LB
15 108 452 191 120 140 6 4.2 3.7 4.3
20 117 178 191 120 140 6 7.4 4.4 4.8
25 127 203 197 140 140 8 12.0 5.1 6.3
32 140 216 200 140 160 8 19.0 7.5 7.8
40 165 229 218 160 180 13 30.0 8.8 10.3
50 203 267 220 180 180 13 47.0 12.2 12.6
65 216 292 238 180 200 16 77.0 16.1 19.0
80 241 318 250 200 250 20 120.0 21.4 25.0
100 292 356 300 250 300 25 188.0 33.0 35.0
125 356 400 350 300 350 32 288.0 51.0 56.0
150 406 444 350 300 350 40 410.0 69.0 74.0
200 495 559 450 400 450 50 725.0 105.0 160.0
250 622 622 520 520 520 65 1145.0 180.0 260.0
300 698 711 520 520 520 75 1635.0 265.0 370.0

阀体、阀盖 阀杆 启闭件 密封面 波纹管
GS-C25 2Cr13 2Cr13 2Cr13
、STL		 SS304
1Cr
18Ni9Ti		 1Cr
18Ni9Ti		 1Cr
18Ni9Ti		 1Cr18Ni
9Ti、STL		 SS304
CF3、CF8
CF3、CF8		 SS316 SS316 304L、304
、316L、
316、STL

316
公称压力 1.6MPa 2.5MPa 4.0MPa
壳体强度 2.4MPa 3.8MPa 6.0MPa
密封试验 1.8MPa 2.8MPa 4.4MPa
适用温度 -20～350℃
适用介质 水、蒸汽、
热油、油品等

说明：1、有其它材质及要求请提供工艺参数
2、Kv=0.85Cv
