品牌:工业高温球阀
型号:Q41F-16C
规格:DN100
起订:1台
供应:1111台
发货:3天内
购买咨询

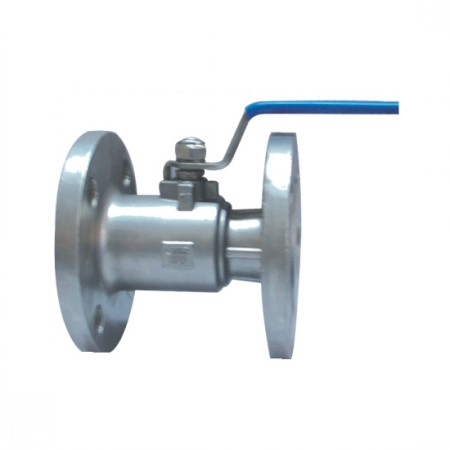

QZ41M/QJ41M一体式高温球阀
产品特点
整体式球阀、整体法兰一体式高温球阀是蒸汽阀门升级换代的新产品，密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨，使用寿命比一般球阀提高3-5倍，使用温度250-400℃，适用介质：水蒸汽、油品、导热油、酸类等。是目前工程中的推广产品。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
QZ41M/QJ41M一体式高温球阀结构图
替代闸阀 QZ41M-16C P QZ41M-25Q
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| z-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 |
替代截止阀 QJ41M-16C P QJ41M-25Q
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 180 |
| D | 65 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 125 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 |
| D2 | 43 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 26 | 28 |
| z-фd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
替代排污阀 QJ41M-16Q.C.P
| DN | 25 | 32 | 40 | 50 | 65 | 80 |
| L | 160 | 180 | 230 | 250 | 265 | 265 |
| D | 115 | 135 | 145 | 160 | 180 | 180 |
| D1 | 85 | 100 | 110 | 125 | 145 | 145 |
| D2 | 65 | 78 | 85 | 100 | 120 | 120 |
| b | 16 | 18 | 18 | 20 | 20 | 20 |
| z-фd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 |
