品牌:科宝阀门
型号:J41W/H-150#
规格:DN15-450
材质:不锈钢
起订:1台
供应:1500台
发货:3天内
|
型(通道位置)： |
二通式 |
标准： |
美标 |
|
公称通径： |
15~450（mm） |
工作温度： |
常温 |
|
材质： |
不锈钢、碳钢、WCB、A105、铸钢 |
流动方向： |
单向 |
|
压力环境： |
常压 |
零部件及配件： |
配件 |
|
型号： |
J41W/H-150# |
连接形式： |
法兰 |
|
品牌： |
科宝阀门 |
适用介质： |
各种高腐蚀化学介质 |
|
驱动方式： |
手动 |
外形： |
大型 |
美标截止阀系：
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等
2．规格：DN15~DN1000
3．标准：JIS美标
4．压力：150LB-900LB
5．连接:法兰
6．品牌：科宝
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃
8．类型：直通式
9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；-不锈钢；丙烷，乙烯等-低温刚；
10.外型：重型/中型
11.型号：J41W-150LB，J41H-150LB，J41Y-150LB，J 41W-300LB，J41H-300LB，J41Y-300LB，J41W-600LB，J41H-600LB，
J41Y-600LB，J41W- 900LB，J41H-900LBJ,41Y-900LB

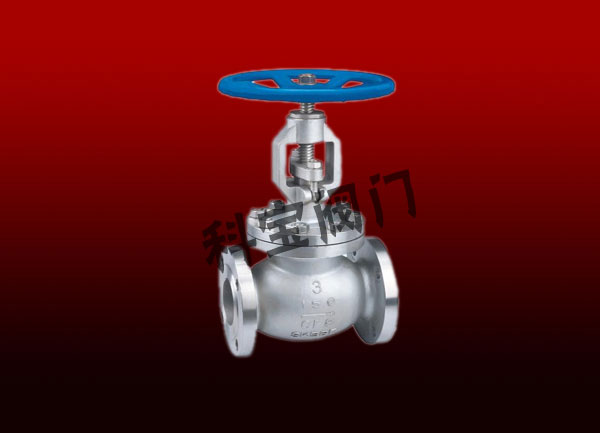

J41W/H-150# CF8 AMSI美标手动截止阀 主要用途
美标截止阀适用于公称压力150LB~1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
J41W/H-150# CF8 AMSI美标手动截止阀 标准
|
|
结构长度 Face to face/ End to end |
法兰尺寸 Flange Dimension |
对焊连接尺寸Butt welding dimension |
压力-温度 Pressure Temperature Lating |
试验-检验Inspection ａnd Test |
|
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
J41W/H-150# CF8 AMSI美标手动截止阀 结构特点：
①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合
J41W/H-150# CF8 AMSI美标手动截止阀 主要尺寸及重量：
|
DN |
150Lb 凸面法兰（RF) 主要尺寸（mm） |
重量 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
|
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
|
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
|
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
|
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
|
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
|
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
|
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
|
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
|
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
|
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
|
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
