品牌:世通阀门
型号:PZ43H-10C（梅花形）
规格:DN400
起订:1台
供应:100000台
发货:3天内
详细描述

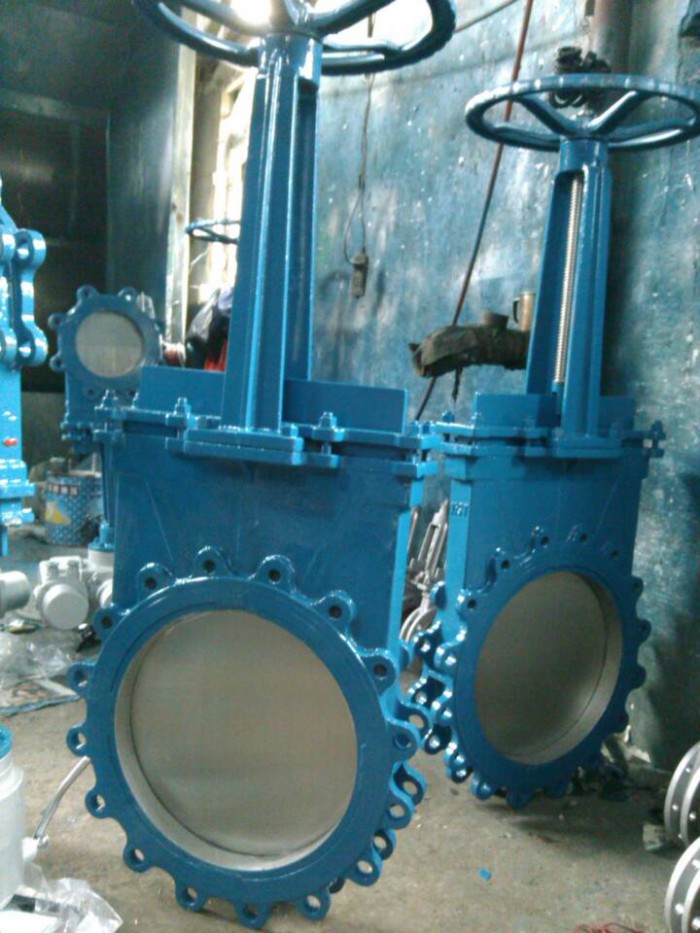

PZ43H手动(梅花)刀型闸阀的产品简介：
PZ43刀形闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
PZ43刀型闸阀的详细资料：
一、PZ43H手动(梅花)刀型闸阀概述
PZ43H手动(梅花)刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。
二、PZ43H手动(梅花)刀型闸阀特点
PZ43刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，磨擦较少，经久耐用。
此种刀形闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。
此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。
三、PZ43H手动(梅花)刀型闸阀主要性能规范
|
公称压力(MPa) |
0.6、1.0、1.6 |
|
壳体试验(MPa) |
0.9、1.5、2.4 |
|
密封试验(MPa) |
0.66、1.1、1.8 |
|
工作温度 |
≤100℃ |
|
使用介质 |
纸浆、污水、煤渣、灰、渣水混和物 |
四、PZ43H手动(梅花)刀型闸阀主要零部件材质
|
体、盖 |
不锈钢 |
|
闸板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封面 |
橡胶、四氟、不锈钢、硬质合金 |
五、PZ43H手动(梅花)刀型闸阀主要外形及连接尺寸
|
DN |
L |
D |
D1 |
D2 |
n-d |
H |
|
50 |
48 |
165 |
125 |
200 |
4-19 |
309 |
|
65 |
48 |
180 |
145 |
347 |
||
|
80 |
50 |
195 |
160 |
368.5 |
||
|
100 |
50 |
218 |
180 |
240 |
8-18 |
413 |
|
125 |
57 |
255 |
210 |
475 |
||
|
150 |
57 |
280 |
240 |
280 |
529 |
|
|
200 |
70 |
342 |
295 |
320 |
8-23 |
694.5 |
|
250 |
70 |
402 |
350 |
12-23 |
753 |
|
|
300 |
76 |
480 |
400 |
400 |
885 |
|
|
350 |
76 |
530 |
460 |
450 |
16-23 |
1000.5 |
|
400 |
89 |
594 |
515 |
16-25 |
1088.5 |
|
|
450 |
89 |
635 |
565 |
500 |
20-25 |
1261 |
|
500 |
114 |
680 |
620 |
530 |
1710 |
|
|
600 |
114 |
805 |
725 |
600 |
20-30 |
2010 |
