品牌:凯祥阀门
型号:TY-XD371X
规格:DN15-DN200
起订:1台
供应:100台
发货:3天内
购买咨询
产品外形及结构尺寸示意图

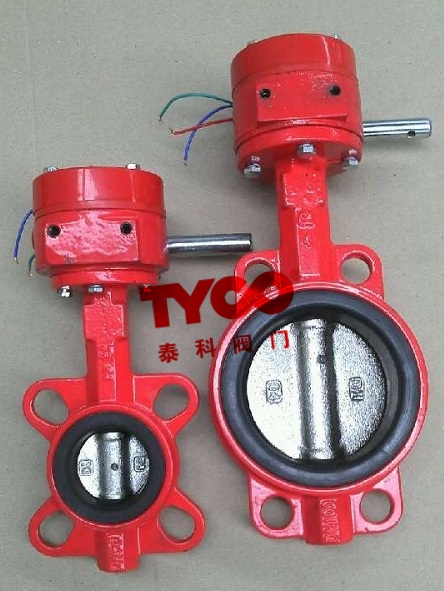

TY-XD371X对夹式信号蝶阀
【产品用途】
TY-XD371X-10、TY-XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。
TY-XD371X-10、TY-XD371X-16 型对夹式信号蝶阀的要求:
（1）信号阀应具有输出“通”、“断”电信号装置，且在信号阀入口压力恒定为0.35MPa时，信号阀由全开到关闭的过程中，输出“通”信号(阀开启)的触点转换为输出“断”信号(阀关闭)时，此转换点流量应大于等于全开流量的80%，过此点后阀一直输出“断”信号(阀关闭)。全开流量为信号阀在人口压力恒定为0.35MPa时，信号阀全部打开测得的流量值。
（2）信号阀按标准规定进行过载能力试验，其电器元件不得出现过热烧毁、坑点、触点粘合等现象。
（3）信号阀按标准规定进行耐电压能力测试，在规定的试验电压下，其所有活动部件和静止部件（包括外壳) 之间应耐电压60s士5s不被击穿。
（4）信号阀按标准规定进行绝缘电阻测试，在下列部件之间的绝缘电阻应大于2MΩ。
(a) 触电断开时，同级进线与出线之间；
(b)各带电部件与金属支架(包括外壳)之间。
（5）信号阀按标准规定进行接触电阻测试，开关的每对闭合触点之间的接触电阻应小于0.01Ω。
【性能参数】
|
型号
|
TY-XD371X-10
|
TY-XD371X-16
|
|
|
工作压力（MPa）
|
1.0
|
1.6
|
|
|
适用温度（℃）
|
≤65
|
||
|
适用介质
|
水等
|
||
|
材料
|
阀体
|
铸铁
|
|
|
蝶板
|
球墨铸铁（表面尼龙覆层）
|
||
|
阀杆
|
铬不锈钢
|
||
|
阀座
|
丁晴橡胶
|
||
|
填料
|
O形橡胶圈
|
||
主要外形和连接尺寸
|
TY-XD71X-10
|
||||||||
|
通径（mm）
|
L
|
D
|
K
|
n-Фd
|
H
|
H1
|
W
|
W1
|
|
50
|
43
|
165
|
125
|
4-Ф18
|
80
|
320
|
266
|
90
|
|
65
|
46
|
185
|
145
|
4-Ф18
|
89
|
330
|
266
|
90
|
|
80
|
46
|
200
|
160
|
8-Ф18
|
95
|
340
|
266
|
90
|
|
100
|
52
|
220
|
180
|
8-Ф18
|
114
|
360
|
266
|
90
|
|
125
|
56
|
250
|
210
|
8-Ф18
|
127
|
380
|
266
|
90
|
|
150
|
56
|
285
|
240
|
8-Ф22
|
139
|
390
|
266
|
90
|
|
200
|
60
|
340
|
295
|
8-Ф22
|
175
|
525
|
125
|
90
|
|
250
|
68
|
395
|
350
|
12-Ф22
|
203
|
555
|
125
|
90
|
|
300
|
78
|
445
|
400
|
12-Ф22
|
242
|
610
|
190
|
90
|
