型号： GRB520

通径： DN25~DN300

压力等级： PN1.6、2.5、4.0、6.4MPa

适用介质： 气体、水及油类等空间较小的场合

驱动方式： 涡轮、气动、电动

连接方式： 对夹式、法兰式

■ 概述

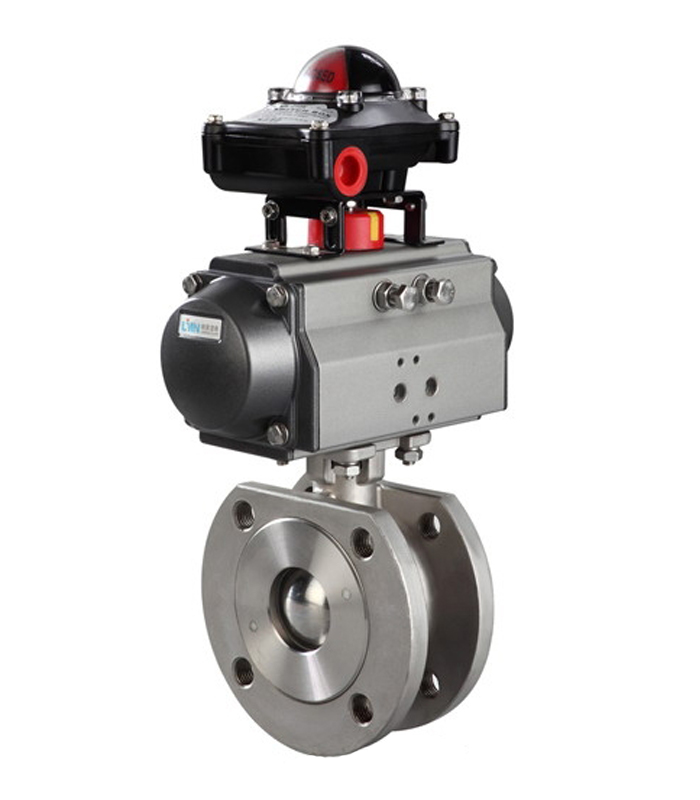

高性能调节球阀，亦称为偏心旋转调节球阀，有着极为广泛的通用性，这是基于该控制阀既有球阀易于切断、刚度好的优点，也具旋转控制阀的高效、大容量、大可调比调节的特点。同时，阀门在开启过程中，偏心的阀芯与阀座之间脱离接触，*大程度地降低了磨损。

专利设计的阀芯有效地排除了反向力矩，减小了驱动力。无障碍的直通流路的设计为气体，蒸气、液体和浆料等流体提供了较高流通能力。

其与GRB510系列V型调节球阀相比，能承受更大的压差，但同规格阀的流量系数稍小些。

■ 阀体

公称通径：DN25～300mm

公称压力：PN1.6、4.0、6.4MPa

阀体类型：直通式

结构形式：不平衡式

连接方式：法兰、对夹

流量特性：近似等百分比

泄漏等级：硬密封（ASME B16.104 Ⅴ）；软密封（ASME B16.104 Ⅵ ）

阀盖形式：标准型、伸长型

使用温度：

适用温度：   PTFE、TFM:-29~+178℃

            EK:-29~+250℃

执行机构：气动活塞式执行机构、电动执行机构

■ 材质

阀体材质   316L、316、304、304L、WCB

阀芯材质   316L、316、304、304L

密封材质   PTFE、TFM、EK

■ 附件

阀门定位器等

※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
