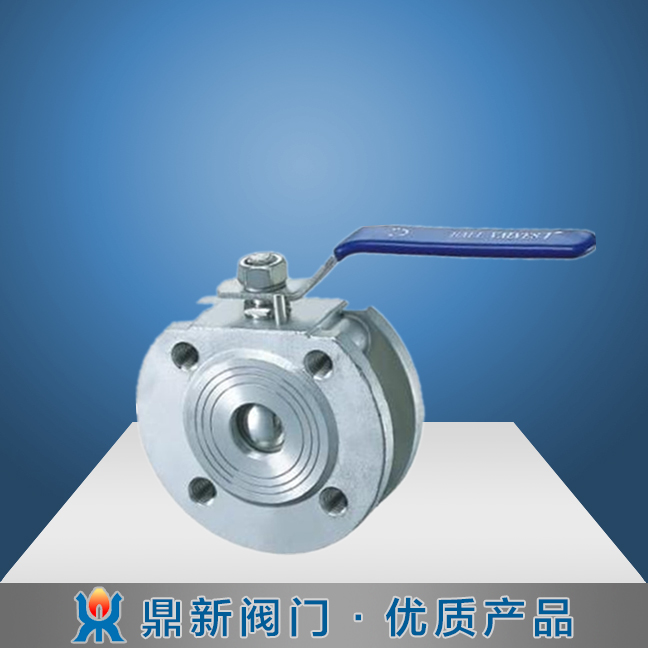

硬密封球阀
是专为介质温度高于300℃的工矿条件而设计的，密封形式采用金属球对金属阀座密封，具有抗高温，耐磨损，防火，防静电等优点，可选用浮动球或固定球结构。
技术规范
基本设计：GB/T 12237、API 6D
测 试：GB/T 13927、API 598
测 试：GB/T 13927、API 598
产品规格
产品型号：Q41H/Y、Q47H/Y
尺寸范围：DN15～DN600、1/2～15
压力等级：1.6～10.0MPa，150～600Lb
硬密封球阀壳体材料：碳钢、不锈钢
硬密封球阀适用介质：气体、液体、蒸汽
硬密封球阀操作方式：手动、气动、电动
硬密封球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
尺寸范围：DN15～DN600、1/2～15
压力等级：1.6～10.0MPa，150～600Lb
硬密封球阀壳体材料：碳钢、不锈钢
硬密封球阀适用介质：气体、液体、蒸汽
硬密封球阀操作方式：手动、气动、电动
硬密封球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
Q41硬(软)密封球阀主要连接尺寸(JB规格)
|
型号 |
公称通径 Dn (mm) |
尺 寸 (mm) |
|||||||
|
L |
D |
Dl |
D2 |
B-f |
Z-φd |
H |
DO |
||
|
Q41H-16C/P/R |
15 |
130 |
96 |
86 |
46 |
14-2 |
4-14 |
60 |
108 |
|
20 |
140 |
105 |
75 |
65 |
14-2 |
4-14 |
64 |
120 |
|
|
25 |
150 |
165 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
105 |
180 |
|
|
40 |
180 |
146 |
110 |
85 |
18-3 |
4-18 |
150 |
24O |
|
|
50 |
200 |
160 |
126 |
100 |
18-3 |
4-18 |
190 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
320 |
|
|
80 |
260 |
195 |
160 |
135 |
20-3 |
8-18 |
216 |
360 |
|
|
100 |
280 |
216 |
180 |
165 |
20-3 |
8-18 |
260 |
400 |
|
|
125 |
320 |
246 |
210 |
186 |
22-3 |
8-18 |
280 |
500 |
|
|
150 |
360 |
280 |
2lO |
210 |
2l-3 |
8-23 |
320 |
600 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
370 |
800 |
|
|
250 |
450 |
406 |
355 |
320 |
3O-33 |
12-25 |
|||
