型号:GL41H
起订:1
供应:100000000000000
发货:3天内
购买咨询
应用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
压力：PN10～PN40
材质：碳钢、不锈钢、合金钢
驱动：自动应用：热油、电站、蒸汽、热水、热电厂、天然气、冷冻系统等

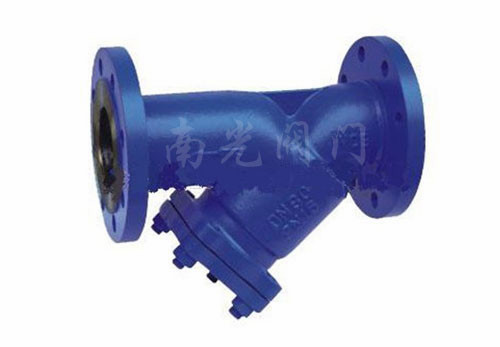

德标过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
应用范围：德标Y型过滤器应用场合：热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
适用介质：水、油品、蒸汽等。
按照过滤介质分为：
1.空气过滤器
使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
2.液体过滤器
使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
主要零件材料
| 序号 | 名称 | 材质 |
| 1 | 阀体 | WCBCF8.CF8W.CF3.CF3W |
| 2 | 过滤网 | 1Cr18Ni9Ti、oCr18Ni12Mo2Ti |
| 3 | 阀盖 | WCBCF8.CF8W.CF3.CF3W |
| 4 | 双头螺栓 | 1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv |
| 5 | 六角螺母 | 1Cr18Ni9Ti1Cr18Ni9Ti35Cr1Molv25Cr2Molv |
如盖部需要排污孔（M）规格如下
| DN15-20 | M10×1.5 |
| DN25-32 | M12×1.5 |
| DN40-80 | M20×1.5 |
| DN100-150 | M27×1.5 |
| DN200-300 | M33×1.5 |
| DN350以上 | M48×2 |
过滤网目数
| 双层不锈钢过滤网规格 | |
| 水介质WaterMedia | 20-40目 |
| 气介质Gasmedium | 40-120目 |
| 油介质oilmedium | 10-160目 |
主要阀体尺寸重量与KV值：
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | 680 | 780 |
| Kv | 7 | 11 | 18 | 26 | 37 | 60 | 100 | 150 | 230 | 330 | 400 | 650 | 1200 | 1900 | 1850 | 2890 |
| PN16重量（Kg) | 3.0 | 4 | 5 | 7 | 9 | 12 | 16 | 21 | 30 | 43 | 61 | 121 | 154 | 255 | 358 | 485 |
| PN25重量（Kg) | 3.5 | 4 | 5.5 | 7 | 9 | 12 | 16 | 21 | 32 | 47 | 64 | 144 | 178 | 285 | 378 | 500 |
| PN40重量（Kg) | 4 | 5 | 6 | 8 | 10 | 13 | 19 | 24.5 | 35 | 51 | 71 | 144 | 178 | 285 | 420 | 520 |
