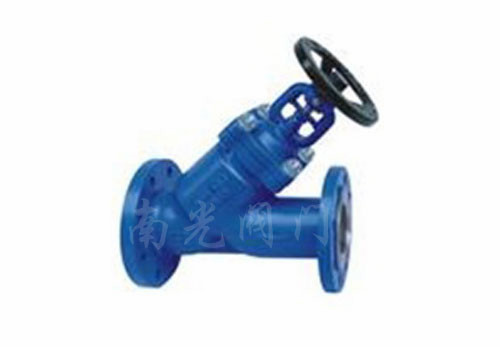

Y型波纹管截止阀采用德国先进技术标准生产制造，其关键部件金属波纹管，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
Y型波纹管截止阀主要结构特点：
1.产品结构合理、密封可靠、性能优良、造型美观；
2.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3.Y型波纹管截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4.Y型波纹管截止阀双重密封，性能更可靠；
5.Y型波纹管截止阀阀杆升降位置指示，更直观；
6.零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要；
7.人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
Y型波纹管截止阀性能规范参数：
公称压力：PN16～6.4MPa；
公称通径：DN15～450；
阀体材料：铸钢、不锈钢（304、316、316L）；
连接方式：法兰、焊接；
使用介质：水、蒸汽、油品等。
主要零部件材质
| 序号 | 名称 | 材质 | ||||
| GS-C25 | 1.4308 | 1.4408 | 1.4306 | 1.4435 | ||
| 1 | 阀体 | GS-C25 | G-X6CrNi18 9 | G-X6CrNiMo18 10 | G-S2CrNi18 9 | G-X2CrNiMo17 12 2 |
| 2 | 阀瓣 | 1.4006 X10Cr13 |
1.4301 X5CrNi18 10 |
1.4401 X3CrNiMo17 13 2 |
1.4306 X2CrNi19 11 |
1.4435 X2CrNiMo17 12 2 |
| 3 | 销轴 | 1.4001 X7Cr13 |
1.4001 X7Cr13 |
1.4301 X5CrNi18 10 |
1.4301 X5CrNi18 10 |
|
| 4 | 波纹管组件 | 1.4878 X12CrNiTi18 9 |
1.4401 X3CrNiMo17 13 2 |
1.4306 X2CrNi19 11 |
1.4435 X2CrNi17 12 2 |
|
| 5 | 阀杆 | 1.4006 X10Cr13 |
1.4301 X5CrNi18 10 |
1.4401 X3CrNiMo17 13 2 |
1.4401 X3CrNiMo17 13 2 |
1.4435 X2CrNiMo17 12 2 |
| 6 | 阀盖 | GS-C25 | 1.4308 G-X6CrNi18 9 |
1.4408 G-X6CrNiMo18 10 |
1.4306 G-X2CrNi 18 9 |
1.4435 G-X2CrNiMo 17 12 2 |
| 7 | 填料 | 柔性石墨/碳素纤维+不锈钢丝 | ||||
| 8 | 填料压盖 | GS-C25 | 1.4308 G-X6CrNi18 9 |
|||
| 9 | 定位片 | 1.1191 C45E |
1.4301 X5CrNi18 10 |
|||
| 10 | 阀杆螺母 | ZQAL9-4 | ||||
| 11 | 双头螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
| 12 | 垫片 | 316夹柔性石墨 | ||||
