品牌:中致
型号:DSZ61H
规格:DN50
起订:1台
供应:100台
发货:3天内

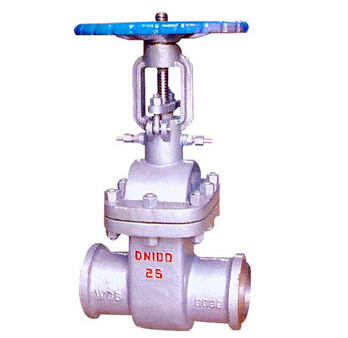

DSZ61H水封闸阀结构特点及用途
1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、DS系列水封阀门适用于公称压力≤1O.OMPa，工作温度≤
DSZ61H水封闸阀主要性能规范 Chief property and specification
|
试验压力 |
公称压力PN/MPa |
|||||
|
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.5～O.7 |
|||||
DSZ61H水封闸阀连接尺寸：
|
公称通径 |
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
||
|
D |
D1 |
D |
D1 |
|||||
|
50 |
250 |
37o30" |
334 |
250 |
58 |
50 |
64 |
|
|
65 |
270 |
37o30" |
439 |
250 |
75 |
65 |
82 |
67 |
|
80 |
280 |
37o30" |
495 |
300 |
91 |
79 |
95 |
77 |
|
100 |
300 |
37o30" |
575 |
350 |
11O |
97 |
117 |
101 |
|
125 |
325 |
37o30" |
587 |
350 |
136 |
121 |
144 |
126 |
|
150 |
350 |
37o30" |
607 |
350 |
163 |
146 |
172 |
158 |
|
200 |
400 |
37o30" |
740 |
400 |
223 |
202 |
223 |
202 |
|
250 |
450 |
37o30" |
863 |
400 |
278 |
254 |
278 |
254 |
|
300 |
500 |
37o30" |
990 |
400 |
330 |
305 |
330 |
305 |
|
350 |
550 |
37o30" |
1137 |
500 |
382 |
352 |
382 |
352 |
|
400 |
600 |
37o30" |
1523 |
500 |
432 |
399 |
432 |
|
|
450 |
650 |
37o30" |
1618 |
600 |
485 |
451 |
485 |
451 |
|
500 |
700 |
37o30" |
1657 |
600 |
535 |
501 |
535 |
499 |
|
600 |
800 |
37o30" |
1746 |
700 |
636 |
601 |
636 |
599 |
DSZ61H水封闸阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.中致阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。
