型号： GRA90

通径： DN25~3000

压力等级： PN10、16

适用介质： 乙烯、液氧、液氢

驱动方式： 手柄、涡轮、气动、电动

连接方式： 对夹、法兰

■ 概述

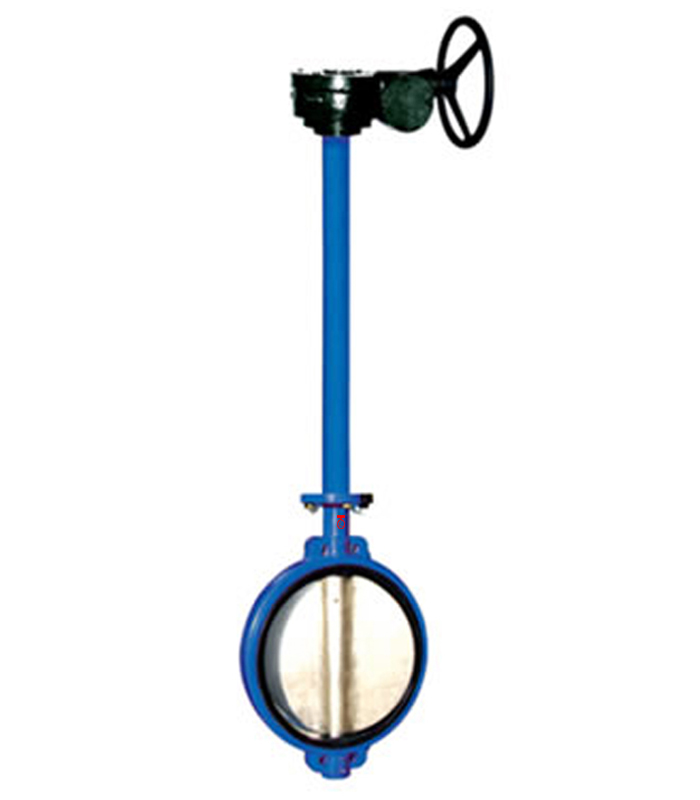

   加长杆低温蝶阀，主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。而且这些介质渗透力强，易泄漏，加工制造比较困难。

■ 阀体

公称通径：DN50～1000mm

公称压力：PN1.0、1.6MPa

阀体类型：直通式

结构形式：不平衡式

连接方式：法兰、对夹

流量特性：近似等百分比

泄漏等级：软密封（ASME B16.104 Ⅵ ）

阀盖形式：加长型

使用温度：-40℃～250℃

执行机构：气动活塞式执行机构、电动执行机构

■ 材质

阀体材质   316L、316、304、304L、WCB、QT、HT

阀板材质   316L、316、304L、QT*、WCB、B148、QT+Nylon11、CE3MN

阀座材质   EPDM、NBR、EPT、FPM、CR、SI

※注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
