品牌:三迪
型号:Q11F
规格:DN6-DN100 1.6-6.4
起订:1台
供应:1000台
发货:7天内
购买咨询
美标不锈钢高压一片式球阀， 浙江三迪阀业有限公司，是中国机械工业协会阀门分会会员单位。公司专业从事各类引进配套用高中压阀门的研制、开发、生产和销售。专业生产锻钢阀门系列、苏式闸阀(国标)、美标闸阀等。产品广泛应用于电站、石化、油田、冶金、建筑、给排水等行业。公司厂区占地面积11000M2。设有CAD阀门设计中心，技术咨询中心及现代化的阀门质量检测和试验中心；具有材料化学成份分析、机械性能试验、布氏硬度测试、超声波壁厚测试、阀门寿命试验等系列检测能力。公司已经通过了IS09001质量管理体系认证。
|
产 品：
|

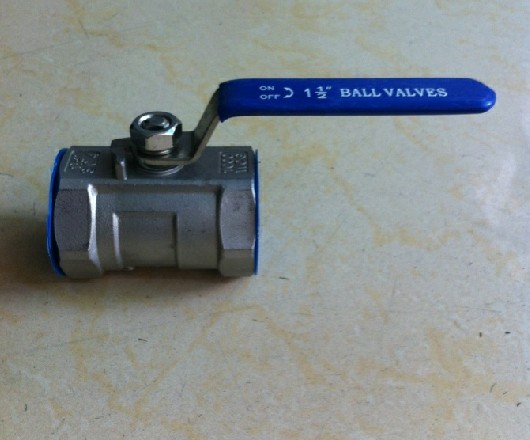

Q11F一片式球阀
|
|
型 号：
|
Q11F-16C
|
|
规 格：
|
DN6-DN100
|
|
品 牌：
|
浙江三迪阀业有限公司
|
|
单 价：
|
面议
|
|
*小起订量：
|
1 台
|
|
供货总量：
|
1000 台
|
【阀门概述】：
浙江三迪阀业有限公司专业生产的【Q11F一片式內螺纹球阀】和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。广式球阀是近年来被广泛采用的一种新型阀门。【Q11F型一片式內螺纹球阀】是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。
【阀门特点及用途】：
【Q11F型一片式內螺纹球阀】在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1．结构简单、体积小、重量轻。
2．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．流体阻力小，其阻力系数与同长度的管段相等。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
【Q11F型一片式內螺纹球阀】适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
【产品工作原理】：
【Q11F一片式內螺纹球阀】是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
一、开启过程
1.在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2.当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3.阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4.直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1.关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
2.继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3.快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4.手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
【阀门零部件材料】：
|
零件名称
|
材质
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
|
密封垫
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢SS316
|
|
阀体
|
不锈钢CF8M
|
|
阀杆
|
不锈钢SS316
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
|
填料压盖螺母
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
|
手柄套
|
塑料PLASTIC
|
|
手柄
|
不锈钢SS304
|
