一.说明
　　ZSXF-D系列信号蝶阀是具有对消防供水系统截流及实现截流状态电信号监控的专门阀门。主要用在自动喷水灭火系统中主干道及分支管道上进行截流及截流状态控制，另外还可以用于固定灭火系统的截流及截流状态的控制。当箭头方向与流体流动方向一致时，阀门出于完全开启状态，当箭头转离上述方向时，信号开关装置即处于工作状态，此时有电信号输出。它的信号装置为微动开关（信号盒）式，当阀门开启时，为监控状态，无信号输出，当阀门处于半开或关闭状态时，有信号输出。

二、产品型号规格及技术参数：

⑴ZSXF-50-D（A）手柄夹式

1.主要技术参数：

通用介质：清水或消防泡沫混合物

适应温度：-20～120℃

信号电源：DC24V ＜3A

公称压力：1.6MPa

2.外形尺寸：

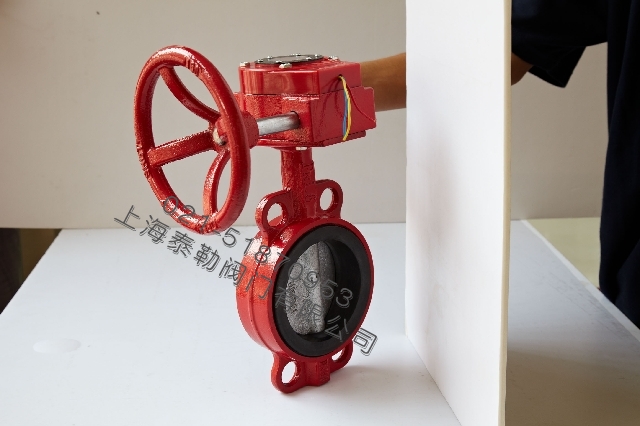

⑵ZSXF-50-D（B）蜗轮蜗杆式

1.主要技术参数：

通用介质：清水或消防泡沫混合物

适应温度：-20～120℃

信号电源：DC24V ＜3A

公称压力：1.6MPa

2.外形尺寸：

ZSXF-D信号蝶阀产品特点：

1.启闭实验次数多达万次，使用寿命长。

2.小型简便，容易拆装及培修，并可以肆意地位上安置。

3.布局简略、松散，90°扭转启闭敏捷。

4.操纵扭矩小，费力轻盈。

5.到达彻底密封，气体实验透露为零。

6.抉择分歧零部件材质，可合用多种介质。

7.流量特征趋于直线，调理机能好。

信号蝶阀安装特点：

（1）阀门的毗连方法应与管道毗连方法相同等。

（2）设置在介质单向活动管道上的阀门，阀体上的箭头标的目的应与管道水流标的目的同等。

（3）阀门程度安置时，阀盖、阀杆应朝上；垂直安置时，阀盖、阀杆应朝外。

（4）阀门应设支架，阀门分量不该附加在管道上。

本参数、说明只是提供参考。欢迎你的来电选购，我公司能给以提供更多资料！
